製品名: | AOIの試験装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | 点検: | Bluetoothのヘッドホーン板を検出しなさい |
検出方法: | 自己製の構成標準的な図書館 | 検出の適用範囲: | 錫を差し引いて、短絡、汚染 |
ハイライト: | 車の充満パッドAOIの点検機械,AOIの点検機械を選び、置きなさい,PCBのためのオフ・ラインのaoi機械 |
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。

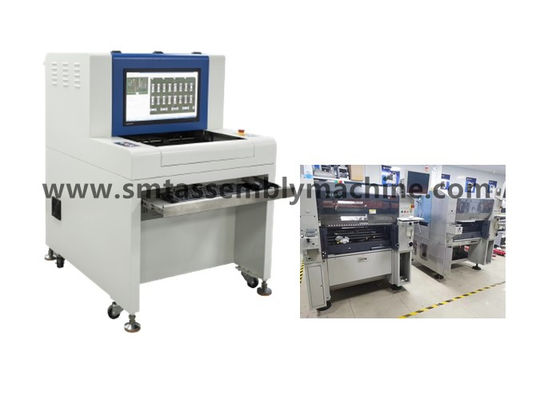

一突きおよび場所装置JUKI2050オフ・ラインAOI SZ-X3は充満版を検出する
AOI機能:AOIの有効な検出率:99% (手動検出率:約70%);
労働を減らしなさい:生産ライン、高い検出の効率ごとの2-4人;
SPC機能によって、プロセス欠陥は正確に数えられ、効果的に制御することができる;
安定性は肉体労働より大いに高く、長期使用はかなり全費用、総原価を削減できる;
それは会社の広範囲の強さを高め、効果的に全面的な競争力を高めることができる。
YAMAHAの配置機械プロダクトの歴史
1984年:YAMAHA IMの(理性的な機械類)部分は首尾よく「配置日本のそれを販売する機械」および開始を開発する
1987年:YM4600S、YM6000SおよびYM6000TはNEPCON日本、日本で表わされ、YM1000Dは販売で行った
1988年:YAMAの配置機械OEM 「フィリップス」は海外販売を始める
1989年:視覚直線の技術- YM3000Vは販売で行く
1990年:ハイパー シリーズ- YM66S、YM84S、YM100VP販売で-行った
1993年:YV112の全視覚認識装置は販売で、行った
1994年:YVL80は販売で行く
1995年:YV120は販売で行く
1995年:YV112IIは販売で行く
1995年:YV100、YVL88、YV86D、YV100Dは販売で行く
1997年:完全な視覚認識装置- YV100II、YVL88II、YV64、YV112IIIおよびYV64Dは販売で行く
1997年:5,000"の累積生産Yamaha」の表面の台紙機械
1998年:2,000"の累積生産フィリップス」の表面の台紙機械
1999年:モジュラー高速機械– YV100X、YV88X、YV100XTおよびHSDX販売で–行く
2000年:Yamaha IMはTenyru、日本、日本の有名な破片の配置機械製造業者を得、新しい会社を、私脈打つ、日本再建する
2000年:モジュラー高速機械- YV180Xおよび「精密高速印字機」- YVP -販売を始めた
2001年:10,000台の表面の台紙機械の累積生産
2001年:モジュラー高速機械、YV100Xg、YV88Xg、YV100XTg、YV180XgおよびHSDXgは販売で行く
2002年:モジュラー ミニコンピューター– 3つのM 「YT16」および「無鉛精密高速印字機」販売で– YVP-Xg行く
2003年:雑種の砂鉱、半そしてSMTの雑種の配置装置-立方体は販売で行く
2004年:モジュラーultra-high-speed機械YG200は販売で行く
2004年:モジュラーultra-high-speedディスペンサー- YGDは販売2005年で行く:「モジュラー高速機械」- YG100は販売で行く
2005年:モジュラーAOI-YGIは販売で行く
2005年:モジュラー超高精密多機能機械– YG88は販売で行く
2007年:モジュラーultra-high-speed配置機械– YG300は販売で行く
2008年:モジュラー高速配置機械– YG12は販売で行く
2009年:モジュラー高精度の多機能機械– YG12Fは販売で行く
2009年:モジュラーultra-high-speed配置機械– YS24及びYS24Xは販売で行く
2012年:YSM40高密度モジュールの配置機械は進水する
2013年:高速分配機械- YSDは進水した
2014年:YCP10高性能密集した印字機およびZ:LEXの高性能密集した印字機は進水する
2015年:ultra-high-speed配置機械YSM40は進水する
2015年:YSM20、Z.LEXは公式に進水した
2016年:単位面積ごとの世界で最も速いYSM40Rは解放された
2017年:YSM10、YSM20Rは販売で公式に行った。
2019年に、YRM20配置機械は販売に、上の性能ultra-high-speedモジュールの配置機械置かれた。

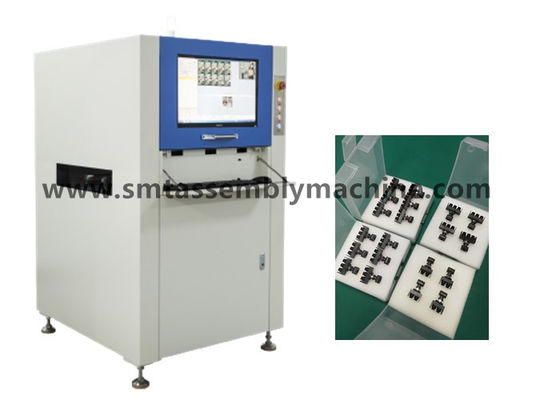

SZ-X1のオフ・ラインAOIの光学点検装置の/X3技術的な変数
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度の< 270ms=""> 標準:20μm/Pixel FOV:任意32.56mm×24.72mmの検出の<260ms> 速度:15μm/Pixel FOV:任意24.42mm X18.54mmの検出の< 240ms=""> 速度:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
PCBのサイズの範囲 | 50×50mm (分) ~430×330mm (最高) |
PCBの厚さの範囲 | 0.3から5つのmm |
システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
最高PCBの重量 | 3KG |
PCBの屈曲 | <5mm or="" 2=""> |
PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
