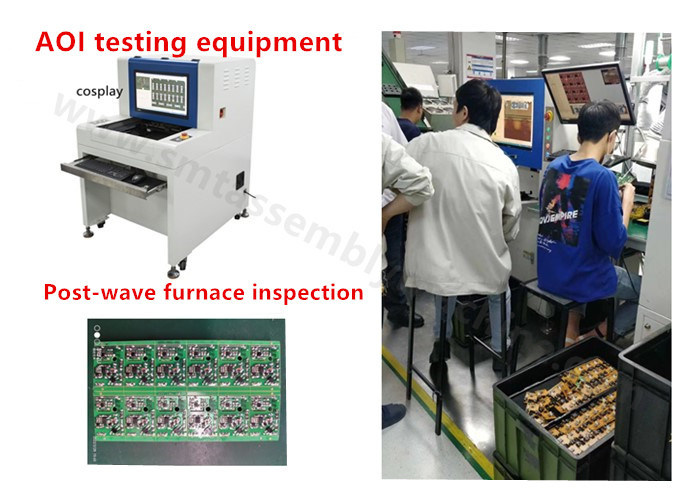

AOI X1 オフライン検査 SMT ピックアンドプレース装置 SMT 組立機

SMT ピック アンド プレース装置 AOI X1 SMT アセンブリ マシンのオフライン検査

プログラム設定には 4 つの主な設定があります。

1)。座標原点SMD検出用PCBA基板

座標原点はコンポーネント座標の基準点です。

ボードの左下隅を座標原点として設定する必要があります。

機械試験は、座標原点をゼロとして部品の位置を見つけることです。

座標原点の座標は、機械の原点を基準としています。

機械原点は工場出荷時に設定されています。各機械の機械原点は異なりますが、

あるマシンでプログラムされたプログラムが別のマシンにコピーされるとき、

プログラムの座標原点のみを再設定する必要があります。ヤマハアクセサリー

2)。PCB ボードのサイズ: PCB のサイズは、PCB の右上隅で測定できます。

3)。アプリケーションモード波炉後検査

ステップ：十字の中心 (レンズの中心) を PCB の左下隅に移動します。

クロスが PCB を含むように、ポップアップ ウィンドウでサーフェス原点の [Current Position] をクリックし、

システムは現在のクロスセンターの座標を自動的に計算します。PCBA製品の検出

クロスの中心位置を PCB の右上隅に移動する場合も同様です。

PCB サイズの「現在の位置」をクリックして、PCB サイズを記録します。定義したら、 (次へ) をクリックします。

関数パラメータ
