製品名: | AOIの試験装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | バーコード システム: | 1Dか第2コード |
リモート・コントロール: | TCP/IPネットワークによって | プログラミング モード: | マニュアルおよびCADデータ輸入 |
ハイライト: | 1D AOIの点検機械,PCBA AOIの点検機械,第2 AOI機械 |
シンセンWanboハイテクなCo.、株式会社はR & D、生産および販売を統合する専門の電子機器の製造業者であり作り出す:AOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けし、関係のプラットホーム、自動ローディング、そして荷を下す機械、スタック・マシン、コーナー機械、そして他の装置波;倉庫に中古装置がある:松下電器産業の配置機械、Yamahaの配置機械、JUKIの配置機械、サムスンの配置機械、国内EZパスの配置機械、国内プラットホーム機械配置機械、印字機、退潮はんだ付けするおよび他の支持装置;倉庫に付属品がある:モーター、板、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。

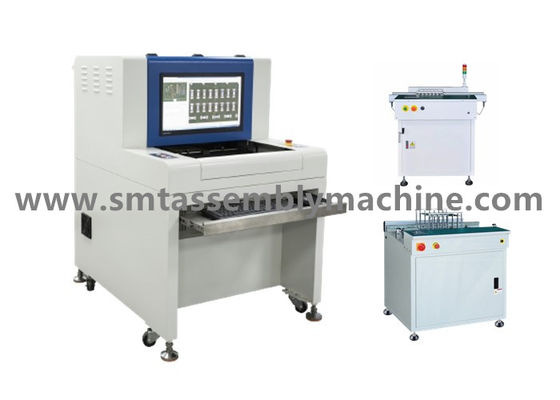

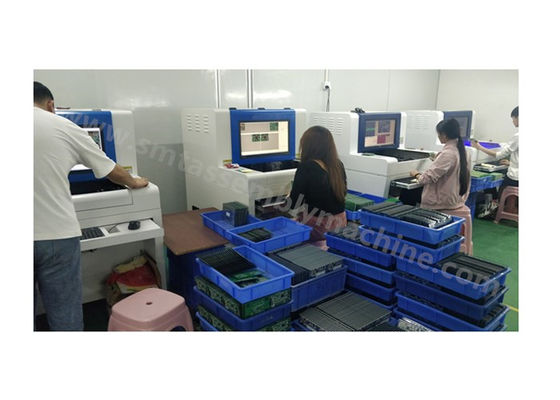

SZ-X1/X3オフ・ラインAOIの製品紹介
1.AOI主義:リアルタイムの検出された目的を撃ち、コンピュータを通して捕獲されたイメージおよび特別なソフトウェアを分析し、処理するのに現代光学主義およびデジタル カメラの技術を使用し自動的に検出の結果を発生させなさい。
2. AOI機能:AOIの有効な検出率:99%以上(手動検出率:約70%);
労働を減らしなさい:2-4の人/生産ライン、高い検出の効率;
SPC機能によって、プロセス欠陥は正確に数え、効果的に制御することができる;
安定性は労働の、長期使用のそれが、広範囲の費用かなり減らすことができるより大いに高い;
それは会社の広範囲の強さを高め、効果的に会社の全面的な競争力を改善できる。
3. AOIの利点:
1) Inspectable項目:
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMT:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
2) 強力なソフトウェア機能
◆色の抽出、統計分析の◆Characterの認識(OCR)の◆Colorの間隔の分析
◆◆の白黒比重の分析の◆Luminanceの分析を繋ぐIC
◆写実的な類似の分析の◆ CADデータ輸入の◆ SPCの統計量は作用する
◆操作オフラインで プログラムする水平な管理◆のバーコードのスキャンの◆
◆CADデータは◆Automatic同一証明そして検出最下表面の◆の複数のパネルの検出の作用する
◆それが毎日を発生させ、輸出できる複数の機械相互連結の◆の自己製の構成標準的な図書館の◆の週間および月報
◆多数の維持の場所に接続することができる
3)精密機械構造の設計
◆、操作、美しくおよび寛大な出現の間の小さい振動高い剛性率機械基盤、適度な機械重心
◆精密ねじガイド・レール、ワイヤー柵
◆精密自動据え付け品、容易でおよび速いローディングおよび荷を下すPCB
◆全機械の安定した使用そして長い生命を保障する絶妙なアセンブリ技術。
4)馬小屋の電気制御
◆サーボ ドライブ、安定した、成長した
◆LSの成長した、安定した動作制御
◆EPIXはイメージの捕獲および加工技術を進めた
◆OMRONの安定したさまざまな電気装置、長い耐用年数
◆LAAPの高柔軟性の抗力チェーン・ケーブルは、耐用年数5つの百万から8,000,000回に達することができる
◆回路の安定性、容易な維持、安全。
5)科学的な光源の設計
◆フィリップスの発光ダイオード
◆全面的な加工技術は光源の照明の角度の正確さを保障する
◆厳密な明るさの検出
◆50,000時間の保証される厳密な老化するテスト耐用年数
◆three-color軽い主義の科学的な使用は、部品に正確な検出の目的を達成するために異なった角度でボディおよびはんだの異なった色を示させることができる。
自動SMTパッチ ライン
SMTの生産ライン装置の表示SMTパッチおよび点検装置
高いライト:一突きおよび場所の真空のノズル、smtの送り装置
松下電器産業の配置機械CMシリーズ配置の機械および付属品
構成配置機械媒体および高速配置機械
SMTの配置機械松下電器産業の配置機械
サムスンの配置機械JUKI配置機械
フル オート全オートメーションの積込み機および荷役
積込み機の自動フル オートマチックの荷役
自動荷役2負荷箱のすくい差込式機械すくい
機械PCBの緩衝PCB多機能PCBの緩衝をつなぐこと
多機能PCBの緩衝機械
波はんだ付けする機械波はんだ付けする機械
フル オートマチックの差込式ラインすくい差込式ケーブルのすくい
フル オートのすくいの差込式ライン解決
無鉛二重波のはんだ付けする機械
LEDランプは破片レンズの吸引のノズルに玉を付ける
最適の条件0.155の秒/破片(23300CPH)
Yamahaの配置機械Yamahaの付属品
SMTの配置機械Yamaha YSM20 Yamaha YSM10
Yamaha YV100II Yamaha YV100Xe Yamahaの配置機械
Yamaha YV100Xeの配置機械
内部機械眺め機械表示
オフ・ラインAOIの光学点検装置のSZ-X1/X3Technical変数
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度< 270ms=""> 標準:20μm/Pixel FOV:32.56mm×24.72mmの検出の速度<260ms> 任意:15μm/Pixel FOV:24.42mm X18.54mmの検出の速度< 240ms=""> 任意:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
特殊機能 | 多数プログラムは、支える自動リコール プログラムを同時に動く;0-359°回転部品(1°で) |
最低の部分のテスト | 10µm:01005chip及び0.3pitch IC |
SPCおよびプロセス規則 | プロセス中の記録的なテスト データは統計量および分析行うために、あらゆる区域生産の状態および質の分析および出力Excel、Txtおよび他のファイル形式見、 |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
