商品の詳細:
お支払配送条件:
|
| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| サイズ: | 1070×900×1310mm | 点検: | 印刷装置アダプタ板のはんだの接合箇所を点検しなさい |
| 検出方法: | 図類似の分析 | 検出の適用範囲: | 印刷装置アダプタ板のはんだの接合箇所 |
| ハイライト: | タブレットPCBA板AOI点検機械,視覚AOIの点検機械,SMTパッチAOI機械 |
||
シェンゼン・ワンボハイテク株式会社 AOIテスト機器,AIプラグインマシン,波溶接,リフロー溶接,接続プラットフォーム,自動ロード,スタッカー,コーナーマシンその他の機器;
中古マウント機の販売:マツシタマウント機,ヤマハマウント機,JUKIマウント機,サムスンマウント機,国内EZパスマウント機,国内プラットフォームマウント機,印刷機リフローソードリングソードリングその他の補助機器;
アクセサリー販売:モーター,プレート,レーザーヘッド,アクセサリー FEEDER,ノズルなど
強力なソフトウェア機能
1. 色抽出,統計分析,SPC統計機能オフラインプログラミング
2文字認識 (OCR) 操作レベル管理バーコードスキャン
3色距離分析,マルチマシン相互接続,黒白特有重力分析
4ICブリッジのコンポーネント標準ライブラリ
5. 照明分析の底面の自動認識と検出
6. CADデータインポート機能,毎日,週,月間レポートを作成し,輸出できます.
7多パネル検出のためのグラフ類似性分析
吸気ノジルのカテゴリ 完了
凸のレンズノズル
パナソニックのチップマウンタとアクセサリー
SMD部品のいくつかのタイプの表示
オーダーメイドなノズルの事業を展開する

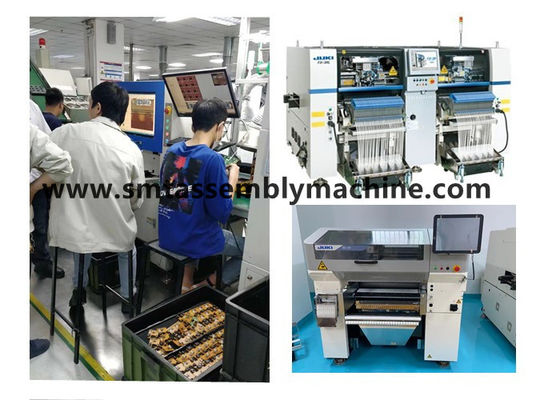

ケース 工場
パナソニック マウント CM602-L
検査機器

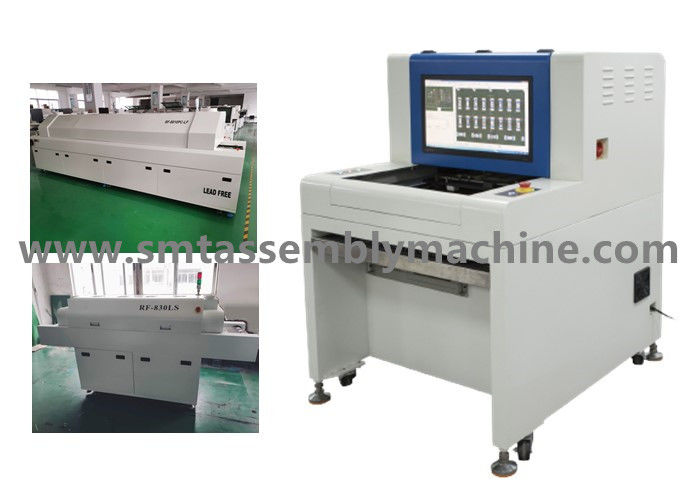

AOI 試験装置
SMDを検出するPCBAボード
オフラインマシン
オンラインマシン

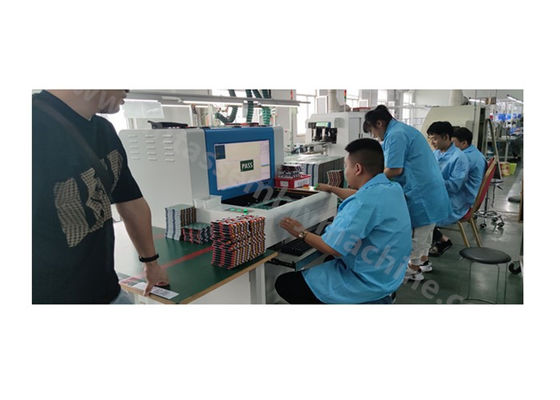

試験PCBAボード
波炉の検査後
AOI事件
検出能力
PCBA製品の検出
SZ-X1/X3オフラインのAOI光学検査機器の技術パラメータ
| 機能仕様 | |
| 試験された回路板 | SMTリフローオーブン リフロー前オーブン 波溶接前溶接 波溶接後電路板検査 |
| 検出方法 | 色素抽出,統計モデル化,フルカラー画像比較,異なる検出点 (オフセット,極度,ショートサーキットなど) によるパラメータの自動設定 |
| カメラ | フルカラースマートデジタルカメラ |
| 解像度/視域/速度 |
オプション: 25μm/Pixel FOV: 40.70mm X30.90mm 検出速度< 270ms/FOV 標準: 20μm/Pixel FOV: 32.56mm×24.72mm 検出速度<260ms/FOV オプション: 15μm/Pixel FOV: 24.42mm X18.54mm 検出速度< 240ms/FOV オプション: 10μm/Pixel FOV: 16.28mm X12.36mm 検出速度< 220ms/FOV |
| 光源 | 高明度のRRGB同軸リングタワーLED光源 (色光) |
| プログラムモード | 手書き,自動フレーム,CADデータインポート,自動通信ライブラリ |
| 特別特徴 | 複数のプログラムが同時に実行され,自動リコールプログラムをサポートする. 0-359°回転部品 (1°以内) |
| 部品の最小試験 | 10μm:01005チップ&0.3ピッチIC |
| 製品説明書とプロセス規制 | プロセス全体でテストデータを記録し,統計と分析を実行し,任意のエリアは,生産状態と品質分析を表示し,Excel,Txtおよび他のファイル形式を出力することができます |
| バークコードシステム | カメラによるバーコード (1Dまたは2Dコード) の自動認識と送信とマルチマーク機能 (Bad Markを含む) |
| サーバーモード | 中央サーバーを使用して,複数の AOI データセットを中央管理できます |
| オペレーティングシステム | Windows7 プロフェッショナル |
| 結果の出力を確認する | 22インチLCDモニター |
| システム仕様 | |
| コンベヤーシステム | 双面固定器具の自動開閉と引き込み,PCBの曲線変形の自動補償 |
| 輸送機の地表の高さ | 850~920mm |
| コンベア流量/時間 | PCB は Y 方向に動きます 入/出時間: 2.5 秒 |
| X/Y プラットフォームのドライバー | スクロールモーター駆動,位置位置精度 < 20μm;PCBは固定され,カメラはX方向に移動する |
| 電源/空気圧 | AC230V 50/60 Hz 1KVA未満/不要 |
| 装置の重量 | 約350kg |
| 装置の形状 | 1070×900×1310mm (L×W×H) |
| 環境温度と湿度 | 10~35°C 35~80% RH (冷却しない) |
| 設備の安全性 | CE安全基準に準拠する |
ヒント:抵抗の欠落したフレームは,主にシルクスクリーニングを検出する間違った部品フレームと同じ検出フレームです.
