オフ・ラインAOIの点検機械SZ-X3視覚的検出の屋外のフラッドライトの電力制御板を浸しなさい
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| 次元: | 1070×900×1310mm | 点検: | フラッドライトおよびフラッドライトの電源 |
| 検出方法: | CADデータ輸入機能 | 検出の適用範囲: | metapartの質を点検しなさい |
| ハイライト: | すくいAOIの点検機械,視覚的検出AOIの点検機械,高速Aoi PCB機械 |
||
屋外のフラッドライトの電力制御板すくいオフ・ラインAOI SZ-X3の視覚的検出Yamaha YS24
すくいAOIの点検機械屋外の街灯の強力な電力制御板
屋外100W 200Wの電力制御板のためのSMT AOI SZ-X3の機械制御の質
LEDランプの電力制御板溶接の後のオフ・ラインAOI SZ-X3質の検出
AOI SZ-X3の光学点検装置は車の運行管理委員会を点検する
AOIの光学試験装置はselfieの棒の版の制御質を点検する
SMTオフ・ラインAOIの探知装置SZ-X3はUSBファン板短絡を点検する
SMTオフ・ラインAOI SZ-X3の点検入出力装置チェックはサーキット ボードのはんだ付けに送風する
オフ・ラインAOI SZ-X3の視野の点検車の充満パッドの一突きおよび場所装置Yamaha YS20
シンセンWanboハイテクなCo.、株式会社はAOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けするはんだ付けし、関係のプラットホーム、自動積込み機、スタッカー、コーナー機械、そして他の装置波を作り出す;
中古のmountersの販売:Matsushitaのmounters、Yamahaのmounters、JUKIのmounters、サムスンのmounters、国内EZのパスのmountersおよび国内プラットホームのmounters、印字機の退潮はんだ付けすることはんだ付けし、他の支持装置;
付属品の販売:モーター、版、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。
強力なソフトウェア機能
1.Color抽出、統計分析
2.Character認識（OCR）。それは毎日の、週間および月報を発生させ、輸出できる
3.Color間隔の分析 複数の機械相互連結
自己製の構成標準的な図書館を繋ぐ4.IC
5.白黒比重の分析
最下表面の6.Luminance分析の自動同一証明そして検出
7.Graphic類似の分析の複数のパネルの検出
8.CADデータ輸入CADデータ機能
9.SPC統計量は作用しオフラインで プログラムする
10.Operationレベル管理バーコードのスキャン
オフ・ラインAOIの光学点検装置の技術的な変数
機能仕様書
テストされたサーキット ボードSMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検
検出方法色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定（オフセット、極性、短絡、等のような）
カメラのフル カラーのスマートなデジタル カメラ
決断/視覚任意範囲/速度:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度< 270ms="">
標準:20μm/Pixel FOV:32.56mm×24.72mmの検出の速度<260ms>
任意:15μm/Pixel FOV:24.42mm X18.54mmの検出の速度< 240ms="">
任意:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms="">

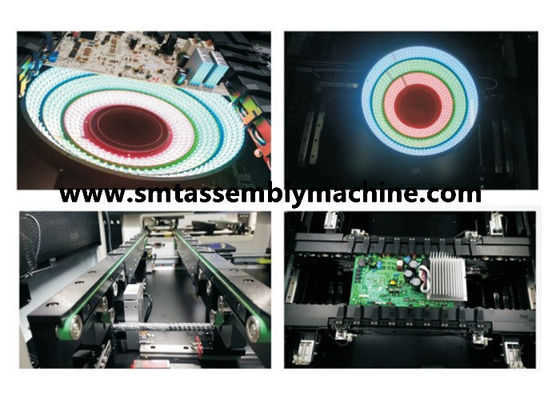

光源の高い明るさRRGB同軸リング タワーLEDの光源（色ライト）
モード手動執筆プログラミング、自動組み立て、CADデータ輸入および自動一致の図書館
リモート・コントロール遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも
、弾くこと立つ、適用範囲のタイプ オフセット、より少ない錫、短絡、汚染、行方不明の部品、ゆがみ、地位記念碑、側面間違った部品、損傷、浮遊高さ、極性、事実上にはんだ付けすること、空の溶接、接着剤のこぼれ、錫の穴、ピン、等を検出しなさい
同時に動く特殊機能の多数プログラム サポート自動リコール プログラム;0-359°回転部品（1°で）
最低の部分のテスト10µm:01005chip及び0.3pitch IC
プロセス中のSPCそしてプロセス規則記録テスト データはおよび統計量および分析行うために、あらゆる区域生産の状態および質の分析および出力Excel、Txtおよび他のファイル形式見ることができる
バーコード システム バーコード（1Dか第2コード）の自動カメラの認識および伝達、および複数の印機能（を含む悪い印）
中央サーバーを使用してサーバー モードは、複数のAOIのデータ セット中央に管理することができる
オペレーティング システムWindows7専門家
結果の出力22インチLCDのモニターを点検しなさい
システム仕様書
PCBのサイズの範囲50×50mm （分） ~430×330mm （最高）
PCBの厚さの範囲0.3から5つのmm
システム端の整理の上を締め金で止めるPCB:3.5 mmの底:3.5 mm
最高PCBの重量3KG
PCBの屈曲<5mm or="" 2="">
PCBの上および最下の純高さPCBの上部:30のmm PCBの底側面:60のmm
両側のある据え付け品のコンベヤ・システムの自動に入り口そして引き込むこと、PCBの曲がる変形の自動補償
地上の850から920のmmの上のコンベヤーの高さ
コンベヤーの流れ/時間PCBはYの方向In/out時間に動く:2.5秒
運転されるX/Yのプラットホームの運転者ねじモーター正確さを置く < 20="">
電源/空気圧AC230V 50/60のHz 1KVAよりより少なく/必要な
装置重量およそ350KG
装置形式要素1070×900×1310mm （L×W×H）
周囲温度および湿気10~35°C 35~80% RH （不凝縮）
装置の安全はセリウムの安全基準に従う
SZ-X1/X3
| いいえ。 | 名前 | ブランド | 単位 | 量 |
| 1 | ガイド・レール | 台湾Shangyin | PCS | 4 |
| 2 | 鉛ねじ | 台湾Shangyin | PCS | 2 |
| 3 | 紡錘の台紙 | 台湾Shangyin | セット | 2 |
| 4 | モーターおよびドライブ | 三菱か松下電器産業 | セット | 2 |
| 5 | カメラ | 色5，000,000台のピクセル カメラ | セット | 1 |
| 6 | レンズ | 日本のUtron | PCS | 1 |
| 7 | トレーディング カード | Raysay | セット | 1 |
| 8 | 着色された光源 | 4色の同軸光源RGB | セット | 1 |
| 9 | スロット スイッチ | Omron | PCS | 2 |
| 10 | 転換の電源 | 台湾Mingwei | PCS | 1 |
| 11 | 漏出保護装置 | Schneider/CHNT | PCS | 1 |
| 12 | 空 | Schneider/CHNT | PCS | 3 |
| 13 | 中間リレー | Omron | セット | 2 |
| IPC構成 | コンピュータ | IPCのシャーシ | PCS | 1 |
| 表示 | Lenovo 22" | PCS | 1 | |
| CPU | Intel i5のクォードの中心 | セット | 1 | |
| mainboard | 産業制御マザーボード | |||
| 記憶 | キングストン4G | |||
| ハード ディスク | SSD 250G | |||
| シャーシの電源 | 350W |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
