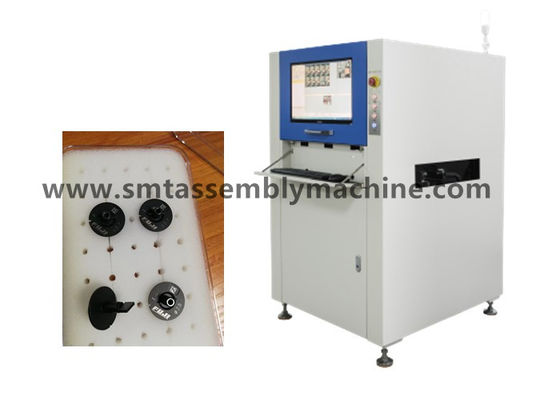

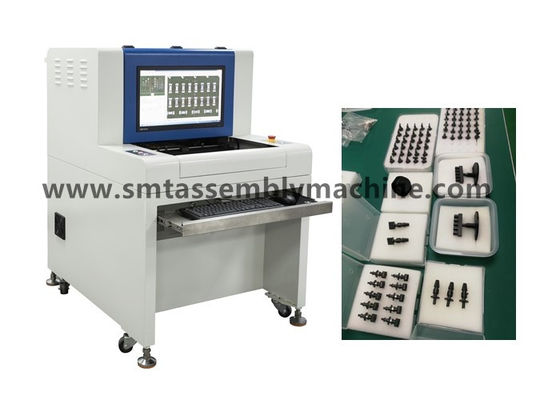

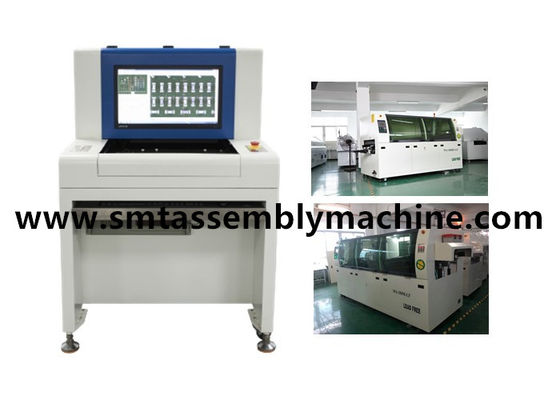

製品名: | AOIの試験装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | 点検: | 屋外の強力な電力制御板 |
検出方法: | CADデータ機能 | 検出の適用範囲: | 構成のミスアラインメントおよび極性の反転 |
ハイライト: | すくいのAoiの点検装置,高速Aoiの点検装置,SmtのAoi高速機械 |
シンセンWanboハイテクなCo.、株式会社はAOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けするはんだ付けし、関係のプラットホーム、自動積込み機、スタッカー、コーナー機械、そして他の装置波を作り出す;
中古のmountersの販売:Matsushitaのmounters、Yamahaのmounters、JUKIのmounters、サムスンのmounters、国内EZのパスのmountersおよび国内プラットホームのmounters、印字機の退潮はんだ付けすることはんだ付けし、他の支持装置;
付属品の販売:モーター、版、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。
強力なソフトウェア機能
1.Color抽出、統計分析
2.Character認識(OCR)。それは毎日の、週間および月報を発生させ、輸出できる
3.Color間隔の分析 複数の機械相互連結
自己製の構成標準的な図書館を繋ぐ4.IC
5.白黒比重の分析
最下表面の6.Luminance分析の自動同一証明そして検出
7.Graphic類似の分析の複数のパネルの検出
8.CADデータ輸入CADデータ機能
9.SPC統計量は作用しオフラインで プログラムする
10.Operationレベル管理バーコードのスキャン
精密機械構造の設計
1.High剛性率機械基盤、操作、美しくおよび寛大な出現の間の小さい振動適度な機械重心
2.Precisionねじガイド・レール、ワイヤー柵。全機械の安定した使用そして長い生命を保障する絶妙なアセンブリ技術。
3.Precision自動据え付け品、容易でおよび速いローディングおよび荷を下すPCB。
シンセンWanboハイテクなCo.、株式会社は誠意、簡易性、実利主義および謙虚さの原則に付着し、事実、媒体として使用プロダクトからの追求の真実の原則に付着し、そしてビジネス哲学としてIPサービスの作成の新しい形態を採用する、私達は解決を会社およびチームの社会的な価値を実現するために顧客に与える。
Fujifilm富士のフル レンジの配置機械:
CPシリーズ、XPシリーズ、NXTシリーズM3、M6およびAIMEXシリーズ、CPシリーズ
高速モジュール機械のモデルは次の通りある(Fujifilmの上限機械):
NXT M3、M3S、M3 II、M3IIC、M3 III、M3 IIIC、M6、M6 II、M6 IIC、M6 III、M6 IIIC
NXTにNXT I/NXT II/NXT III/respectively NXTの生成、NXT IIの生成、NXT IIIの生成がある、第一世代は2004年に現われた、第二世代は2009年および2013年に現われられた第三世代に現われた。
中速の多機能の機械モデルは次の通りある(XPFシリーズ):XPF-L、XPF-W、2008年に現われたXPF-S。
CP/xpシリーズ モデルはCP732/CP742/CP842および他のモデルを含んでいることのようなFujifilmの配置機械より古いシリーズ、である、
配置の正確さが余りに高くないのである、この一連のモデルは市場の循環に現在比較的小さい、年比較的長い、一般的な配置の工場使用するより少しを
0603のような比較的大きい材料は、ある以上に、現在の主流0402/0201の電子部品の配置は理想的ではない。
高速タレット機械のモデルは次の通りある(名前が意味するので、CPシリーズは主に破片をする)パッチ モデルである:
CP6、CP642E、CP642ME、CP643E、CP643ME;
CP732、CP733、CP742E、CP742ME、CP743E、CP743ME;
CP842E、CP842ME
XPシリーズ モデルXP241、XP242、XP243;
XPシリーズはXP141E、XP241E、XP142E、XP242E、XP143E、XP243Eに分けられる;
SZ-X1のオフ・ラインAOIの光学点検装置の/X3技術的な変数
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度の< 270ms=""> 標準:20μm/Pixel FOV:任意32.56mm×24.72mmの検出の<260ms> 速度:15μm/Pixel FOV:任意24.42mm X18.54mmの検出の< 240ms=""> 速度:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
PCBのサイズの範囲 | 50×50mm (分) ~430×330mm (最高) |
PCBの厚さの範囲 | 0.3から5つのmm |
システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
最高PCBの重量 | 3KG |
PCBの屈曲 | <5mm or="" 2=""> |
PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
