商品の詳細:
お支払配送条件:
|

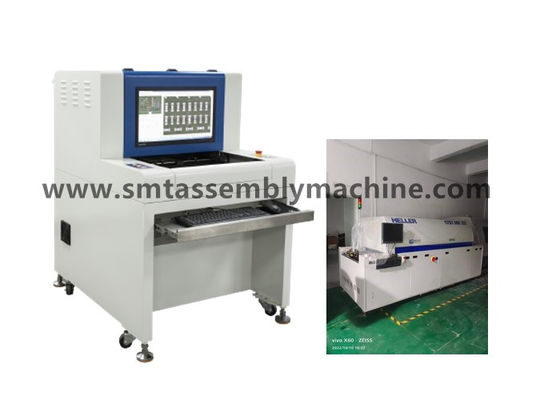

| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| サイズ: | 1070×900×1310mm | 点検: | selfieの棒の版は検出する |
| 検出方法: | 白黒比重の分析 | 検出の適用範囲: | より多くの錫の錫の洞窟の錫の穴より少ない錫 |
| ハイライト: | PCBAS AOIの点検機械,自動化された光学AOIの点検機械,SmtのAoiオフ・ラインの機械 |
||
シェンゼン・ワンボハイテク株式会社 AOIテスト機器,AIプラグインマシン,波溶接,リフロー溶接,接続プラットフォーム,自動ロード,スタッカー,コーナーマシンその他の機器;
中古マウント機の販売:マツシタマウント機,ヤマハマウント機,JUKIマウント機,サムスンマウント機,国内EZパスマウント機,国内プラットフォームマウント機,印刷機リフローソードリングソードリングその他の補助機器;
アクセサリー販売:モーター,プレート,レーザーヘッド,アクセサリー FEEDER,ノズルなど
PCBAボードの検出のためのAOI試験装置:
鉛の穴,短回路,ピンがないなどです
SMTオーブンの後:欠けている部品,不整列,部品の誤り,極の逆転,割れ目,汚染,亜鉛が少なく,亜鉛が多く,短回路,仮想溶接など
1.AOI機能:AOIの効果的な検出率:99%以上 (手動検出率は約70%)
2労働力を減らす:生産ライン1台あたり2~4人,高テスト効率
3.SPC機能により,プロセス欠陥を正確に数え,効果的に制御できます.
4.AOI 原則: 検出された物体のリアルタイム写真を撮影するために 現代の光学原理とデジタルカメラ技術を使用します
5コンピュータや専門ソフトウェアを使って撮影した画像を分析し処理し,自動で検出結果を生成します
6. 安定性は手作業よりもはるかに高く,長期間の使用は全体的なコストを大幅に削減することができます.
7. YAMAHAの全ラインナップの配置マシン:
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100,YV88X,YV100X,YV100XE,YV100XG,YV100II
8. サムスン フルレンジ 配置マシン:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2

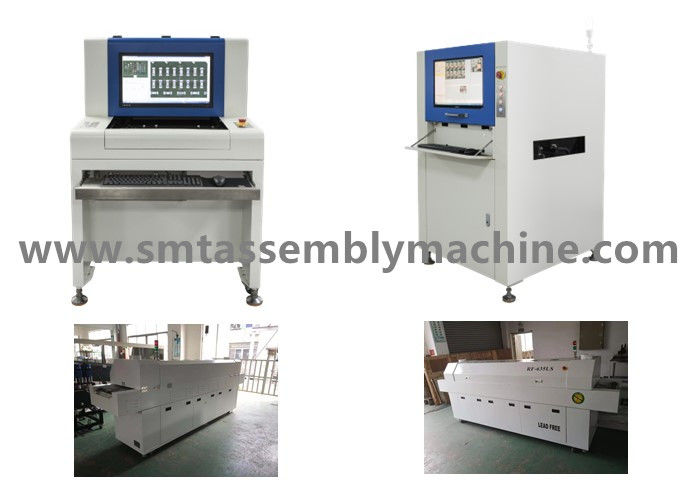

SZ-X1/X3 オフライン AOI オプティカル検査機器の技術パラメータ
| 機能仕様 | |
| 試験された回路板 | SMTリフローオーブン リフロー前オーブン 波溶接前溶接 波溶接後電路板検査 |
| 検出方法 | 色素抽出,統計モデル化,フルカラー画像比較,異なる検出点 (オフセット,極度,ショートサーキットなど) によるパラメータの自動設定 |
| カメラ | フルカラースマートデジタルカメラ |
| 解像度/視域/速度 |
オプション: 25μm/Pixel FOV: 40.70mm X30.90mm 検出速度< 270ms/FOV |
| 光源 | 高明度のRRGB同軸リングタワーLED光源 (色光) |
| プログラムモード | 手書き,自動フレーム,CADデータインポート,自動通信ライブラリ |
| リモコン | 遠隔操作,表示,マシンの起動や停止,プログラムの変更など,いつでも,どこでも,いつでも,どこでもTCP/IPネットワークを通じて |
| バークコードシステム | カメラによるバーコード (1Dまたは2Dコード) の自動認識と送信とマルチマーク機能 (Bad Markを含む) |
| サーバーモード | 中央サーバーを使用して,複数の AOI データセットを中央管理できます |
| オペレーティングシステム | Windows7 プロフェッショナル |
| 結果の出力を確認する | 22インチLCDモニター |
| システム仕様 | |
| PCB サイズ範囲 | 50×50mm (ミニ) 430×330mm (マックス) |
| PCBの厚さ範囲 | 0.3から5mm |
| PCB クランプ システム エンド クリアランス | トップ:3.5mm 底:3.5mm |
| 最大PCB重量 | 3kg |
| PCBフレックス | <5mm またはPCB斜面長さの2% |
| PCB 上部と下部の網高 | PCB上側: 30mm PCB下側: 60mm |
| コンベヤーシステム | 双面固定器具の自動開閉と引き込み,PCBの曲線変形の自動補償 |
| 輸送機の地表の高さ | 850~920mm |
| コンベア流量/時間 | PCB は Y 方向に動きます 入/出時間: 2.5 秒 |
| X/Y プラットフォームのドライバー | スクロールモーター駆動,位置位置精度 < 20μm;PCBは固定され,カメラはX方向に移動する |
| 電源/空気圧 | AC230V 50/60 Hz 1KVA未満/不要 |
| 装置の重量 | 約350kg |
| 装置の形状 | 1070×900×1310mm (L×W×H) |
| 環境温度と湿度 | 10~35°C 35~80% RH (冷却しない) |
| 設備の安全性 | CE安全基準に準拠する |
ヒント:抵抗の欠落したフレームは,主にシルクスクリーニングを検出する間違った部品フレームと同じ検出フレームです.
