SMTオフ・ラインAOIの点検機械SZ-X3はUSBファン板短絡を点検する
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| 次元: | 1070×900×1310mm | 点検: | 板ファン回路 |
| 検出方法: | 下側の自動認識の検出の | 検出の適用範囲: | より多くの錫、錫の穴、より少ない錫 |
| ハイライト: | SMTオフ・ラインAOIの点検機械,オフ・ラインSMT AOIの点検機械,オフ・ラインのaoi PCB機械 |
||
SMTオフ・ラインAOIの探知装置SZ-X3はUSBファン板短絡を点検する
SMTオフ・ラインAOI SZ-X3の点検入出力装置チェックはサーキット ボードのはんだ付けに送風する
オフ・ラインAOI SZ-X3の視野の点検車の充満パッドの一突きおよび場所装置Yamaha YS20
一突きおよび場所装置JUKI2050オフ・ラインAOI SZ-X3は充満版を検出する
AOIの点検機械SZ-X3点検炊飯器PCBA板Yamaha YS20
AOI SZ-X3が携帯電話の充電器力のストリップを検出した後Yamaha YS10 SMT機械
Yamaha YS24は一突きを導き、場所機械AOI SZ-X3視野はキーボード板を検出する
Yamaha YS12 SMT機械オフ・ラインAOI SZ-X3検出のbluetoothのイヤホーン板
SMTの自動一突きおよび場所機械AOI SZ-X3検出のマウスの構成板
シンセンWanboハイテクなCo.、株式会社はR & D、生産および販売を統合する専門の電子機器の製造業者であり作り出す:AOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けし、関係のプラットホーム、自動ローディング、そして荷を下す機械、スタック・マシン、コーナー機械、そして他の装置波;倉庫に中古装置がある:松下電器産業の配置機械、Yamahaの配置機械、JUKIの配置機械、サムスンの配置機械、国内EZパスの配置機械、国内プラットホーム機械配置機械、印字機、退潮はんだ付けするおよび他の支持装置;倉庫に付属品がある:モーター、板、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。

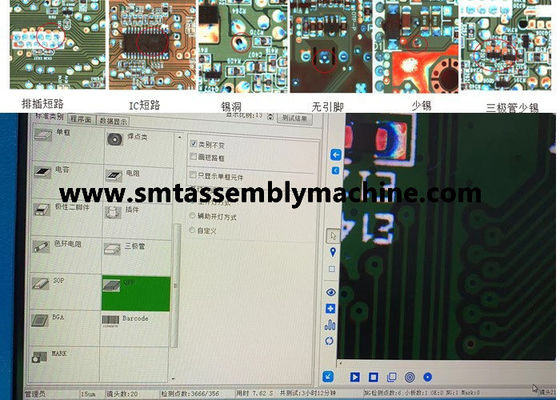

SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
配置機械のフル レンジYAMAHA:
YSM40、YSM20、YSM10、S20、S10、YS24、YS12、YS100、YG88、YG300、YG200、YG100、YV88X、YV100X、YV100XE、YV100XG、YV100II
サムスンのフル レンジの配置機械:
CP45F、SM310、SM320、SM321、SM421、SM411、SM471、SM481、SM482、S1、S2、L2
SZ-X1のオフ・ラインAOIの光学点検装置の/X3技術的な変数
| 機能仕様書 | |
| テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
| 検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定（オフセット、極性、短絡、等のような） |
| カメラ | フル カラーのスマートなデジタル カメラ |
| 決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度の< 270ms=""> 標準:20μm/Pixel FOV:任意32.56mm×24.72mmの検出の<260ms> 速度:15μm/Pixel FOV:任意24.42mm X18.54mmの検出の< 240ms=""> 速度:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
| 光源 | 高い明るさRRGB同軸リング タワーLEDの光源（色ライト） |
| プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
| リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
| バーコード システム | バーコード（1Dか第2コード）の自動カメラの認識および伝達、および複数の印機能（を含む悪い印） |
| サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
| オペレーティング システム | Windows7専門家 |
| 結果の出力を点検しなさい | 22インチLCDのモニター |
| システム仕様書 | |
| PCBのサイズの範囲 | 50×50mm （分） ~430×330mm （最高） |
| PCBの厚さの範囲 | 0.3から5つのmm |
| システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
| 最高PCBの重量 | 3KG |
| PCBの屈曲 | <5mm or="" 2=""> |
| PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
| コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
| 地面の上のコンベヤーの高さ | 850から920のmm |
| コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
| X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
| 電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
| 装置重量 | およそ350KG |
| 装置形式要素 | 1070×900×1310mm （L×W×H） |
| 周囲温度および湿気 | 10~35°C 35~80% RH （不凝縮） |
| 装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
