製品名: | AOIの試験装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | 点検: | 中間の波のはんだ付けすることおよびテーブル |
検出方法: | 点検複数のパネル | 検出の適用範囲: | 壊れた部品 |
ハイライト: | オフ・ラインの一突きおよび場所装置,AOIの一突きおよび場所装置,オフ・ラインのsmtのaoi機械 |

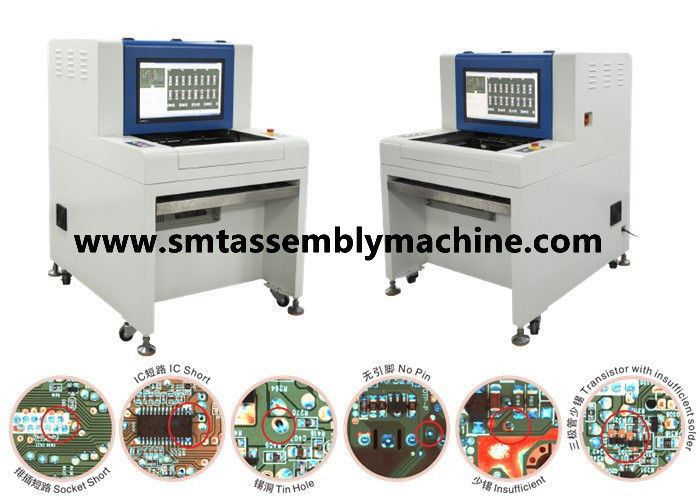

AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。

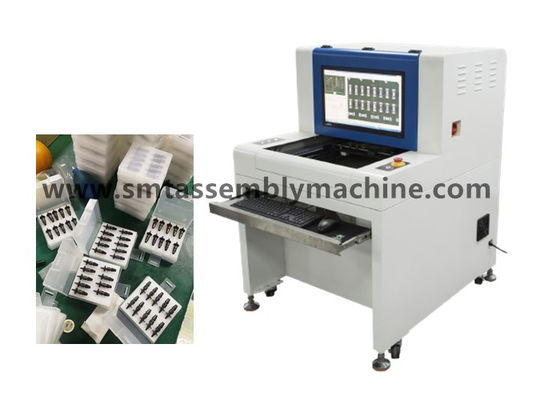

一突きおよび場所装置JUKI2050オフ・ラインAOI SZ-X3は充満版を検出する
AOI機能:AOIの有効な検出率:99% (手動検出率:約70%);
労働を減らしなさい:生産ライン、高い検出の効率ごとの2-4人;
SPC機能によって、プロセス欠陥は正確に数えられ、効果的に制御することができる;
安定性は肉体労働より大いに高く、長期使用はかなり全費用、総原価を削減できる;
それは会社の広範囲の強さを高め、効果的に全面的な競争力を高めることができる。
配置機械のフル レンジ松下電器産業松下電器産業:
1.松下電器産業松下電器産業CMシリーズ配置の機械モデル:CM88 CM202 CM212 CM 402 CM602;
2.松下電器産業松下電器産業BMシリーズ配置の機械モデル:BM123 BM133 BM221 BM231;
3.松下電器産業松下電器産業NPMシリーズ配置の機械モデル:NPM-D1、NPM-D2、NPM-D3、NPM-D1、NPM-W、NPM-W2;
他の松下電器産業の配置の機械モデルは次のとおりである:mv2c mv2f mv2v mv2vbのmsh mpa msrのmsf等
CM BMは中断された。大きい版松下電器産業は前世紀のプロダクトである。但し例外としてはMSR HT MSF MCFは今世紀の初めのプロダクトである。
今度は主流はNPMシリーズである:D、D3、D3A、DX、W、W2、WX、WXS、TT、TT2、VM101、VM102、AM100
松下電器産業の配置の機械モデルはNPM、DT-401F、CM602、CM401、CM202DH、NPM-D3、CM301-Dを含んでいる。
SZ-X1のオフ・ラインAOIの光学点検装置の/X3技術的な変数
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度の< 270ms=""> 標準:20μm/Pixel FOV:任意32.56mm×24.72mmの検出の<260ms> 速度:15μm/Pixel FOV:任意24.42mm X18.54mmの検出の< 240ms=""> 速度:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
PCBのサイズの範囲 | 50×50mm (分) ~430×330mm (最高) |
PCBの厚さの範囲 | 0.3から5つのmm |
システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
最高PCBの重量 | 3KG |
PCBの屈曲 | <5mm or="" 2=""> |
PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
