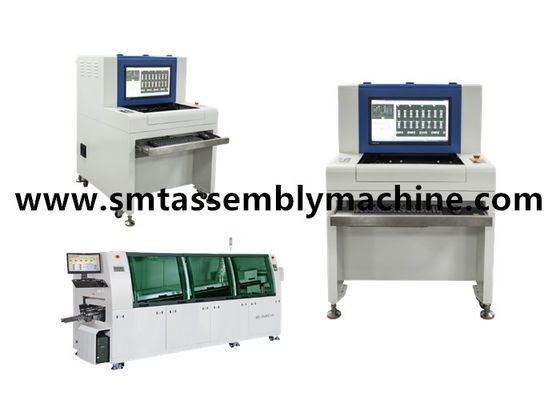

製品名: | AOIの試験装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | 点検: | 版機械の後 |
検出方法: | 統計量SPC機能 | 検出の適用範囲: | 壊れた、浮かぶ |
ハイライト: | セリウムによって導かれる一突きおよび場所機械,AOIは一突きおよび場所機械を導いた,オフ・ラインの自動化された光学点検機械 |
シンセンWanboハイテクなCo.、株式会社はR & D、生産および販売を統合する専門の電子機器の製造業者であり作り出す:AOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けし、関係のプラットホーム、自動ローディング、そして荷を下す機械、スタック・マシン、コーナー機械、そして他の装置波;倉庫に中古装置がある:松下電器産業の配置機械、Yamahaの配置機械、JUKIの配置機械、サムスンの配置機械、国内EZパスの配置機械、国内プラットホーム機械配置機械、印字機、退潮はんだ付けするおよび他の支持装置;倉庫に付属品がある:モーター、板、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。
Fujifilm富士のフル レンジの配置機械:
CPシリーズ、XPシリーズ、NXTシリーズM3、M6およびAIMEXシリーズ、CPシリーズ
高速モジュール機械のモデルは次の通りある(Fujifilmの上限機械):
NXT M3、M3S、M3 II、M3IIC、M3 III、M3 IIIC、M6、M6 II、M6 IIC、M6 III、M6 IIIC
NXTにNXT I/NXT II/NXT III/respectively NXTの生成、NXT IIの生成、NXT IIIの生成がある、第一世代は2004年に現われた、第二世代は2009年および2013年に現われられた第三世代に現われた。
中速の多機能の機械モデルは次の通りある(XPFシリーズ):XPF-L、XPF-W、2008年に現われたXPF-S。
CP/xpシリーズ モデルはCP732/CP742/CP842および他のモデルを含んでいることのようなFujifilmの配置機械より古いシリーズ、である、
配置の正確さが余りに高くないのである、この一連のモデルは市場の循環に現在比較的小さい、年比較的長い、一般的な配置の工場使用するより少しを
0603のような比較的大きい材料は、ある以上に、現在の主流0402/0201の電子部品の配置は理想的ではない。
高速タレット機械のモデルは次の通りある(名前が意味するので、CPシリーズは主に破片をする)パッチ モデルである:
CP6、CP642E、CP642ME、CP643E、CP643ME;
CP732、CP733、CP742E、CP742ME、CP743E、CP743ME;
CP842E、CP842ME
XPシリーズ モデルXP241、XP242、XP243;
XPシリーズはXP141E、XP241E、XP142E、XP242E、XP143E、XP243Eに分けられる;
JUKIの配置機械の古典的なモデルは次の通りある:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKIのフル レンジの配置機械KJシリーズ
KEシリーズKE-730/750/760、KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
FXシリーズFX-1/FX-2/FX-3は高速機械である
RX-6 RX-7 FX-3RL
JXシリーズLED特別な配置機械JX-100 JX-200 JX-300LED JX-350LED
KD-2077高速スマートな配置機械RS-1
JUKI KJ-01 KJ-02 KJ01 KJ02
装置変数および構成
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 | 任意:25μm/Pixel FOV:40.70mm X30.90mmの検出のspeedStandard< 270ms="">:20μm/Pixel FOV:32.56mm×24.72mmの検出のspeedOptional<260ms>:15μm/Pixel FOV:24.42mm X18.54mmの検出のspeedOptional< 240ms="">:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
PCBのサイズの範囲 | 50×50mm (分) ~430×330mm (最高) |
PCBの厚さの範囲 | 0.3から5つのmm |
システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
最高PCBの重量 | 3KG |
PCBの屈曲 | <5mm or="" 2=""> |
PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
