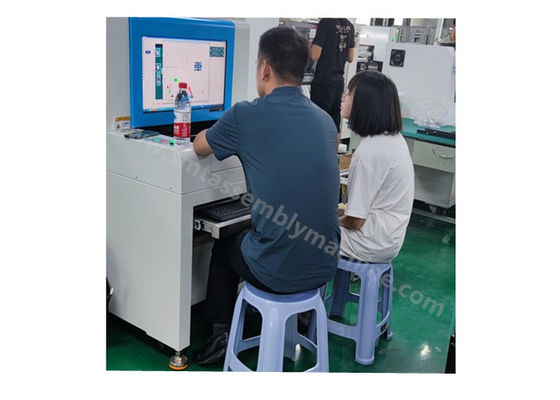

| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| サイズ: | 1070×900×1310mm | 点検: | 波のはんだ付けすることの後のPCBA |
| 検出方法: | 統計的な模倣 | 検出の適用範囲: | 逸らされた行方不明の部品 |
深?? ワンボハイテク株式会社 (Shenzhen Wanbo Hi-Tech Co., Ltd) は,研究開発,生産,販売を統合したプロの電子機器メーカーです.
1生産:AOI試験機器,AIプラグインマシン,波溶接,リフロー溶接,接続プラットフォーム,自動積載・卸載マシン,スタッキングマシンコーナーマシンその他の機器;
2パナソニックの配送機,ヤマハの配送機,JUKIの配送機,サムスンの配送機,家庭用EZ-Linkの配送機,国内用 プレートファーム 機械 配置 機械,
3印刷機,リフロー溶接機,その他の補助設備. 倉庫にはモーター,ボード,レーザーヘッド,アクセサリー,フィーダー,ノズルなど,アクセサリーがあります.
科学的な光源設計
1フィリップス・ライト・エミット・ダイオード
2光源照明角の正確性を確保するための全体的な処理技術
3厳格な明るさ検出
4厳格な老化試験,保証された使用寿命5万時間
53色光原理の科学的な使用,部品は正確な検出目的を達成するために,体の異なる色を提示し,異なる角度で溶接することができます.
検査対象物:波溶接後のDIPプラグイン:より多くのチン,より少ないチン,チンの穴,ショートサーキット,ピンが出ない
装置のパラメータと構成
| 機能仕様 | |
| 試験された回路板 | SMTリフローオーブン リフロー前オーブン 波溶接前溶接 波溶接後電路板検査 |
| 検出方法 | 色素抽出,統計モデル化,フルカラー画像比較,異なる検出点 (オフセット,極度,ショートサーキットなど) によるパラメータの自動設定 |
| カメラ | フルカラースマートデジタルカメラ |
| 解像度/視域/速度 |
オプション: 25μm/Pixel FOV: 40.70mm X30.90mm 検出速度< 270ms/FOV |
| 光源 | 高明度のRRGB同軸リングタワーLED光源 (色光) |
| プログラムモード | 手書き,自動フレーム,CADデータインポート,自動通信ライブラリ |
| リモコン | 遠隔操作,表示,マシンの起動や停止,プログラムの変更など,いつでも,どこでも,いつでも,どこでもTCP/IPネットワークを通じて |
| バークコードシステム | カメラによるバーコード (1Dまたは2Dコード) の自動認識と送信とマルチマーク機能 (Bad Markを含む) |
| サーバーモード | 中央サーバーを使用して,複数の AOI データセットを中央管理できます |
| オペレーティングシステム | Windows7 プロフェッショナル |
| 結果の出力を確認する | 22インチLCDモニター |
| システム仕様 | |
| PCB サイズ範囲 | 50×50mm (ミニ) 430×330mm (マックス) |
| PCBの厚さ範囲 | 0.3から5mm |
| PCB クランプ システム エンド クリアランス | トップ:3.5mm 底:3.5mm |
| 最大PCB重量 | 3kg |
| PCBフレックス | <5mm またはPCB斜面長さの2% |
| PCB 上部と下部の網高 | PCB上側: 30mm PCB下側: 60mm |
| コンベヤーシステム | 双面固定器具の自動開閉と引き込み,PCBの曲線変形の自動補償 |
| 輸送機の地表の高さ | 850~920mm |
| コンベア流量/時間 | PCB は Y 方向に動きます 入/出時間: 2.5 秒 |
| X/Y プラットフォームのドライバー | スクロールモーター駆動,位置位置精度 < 20μm;PCBは固定され,カメラはX方向に移動する |
| 電源/空気圧 | AC230V 50/60 Hz 1KVA未満/不要 |
| 装置の重量 | 約350kg |
| 装置の形状 | 1070×900×1310mm (L×W×H) |
| 環境温度と湿度 | 10~35°C 35~80% RH (冷却しない) |
| 設備の安全性 | CE安全基準に準拠する |
ヒント:抵抗の欠落したフレームは,主にシルクスクリーニングを検出する間違った部品フレームと同じ検出フレームです.
