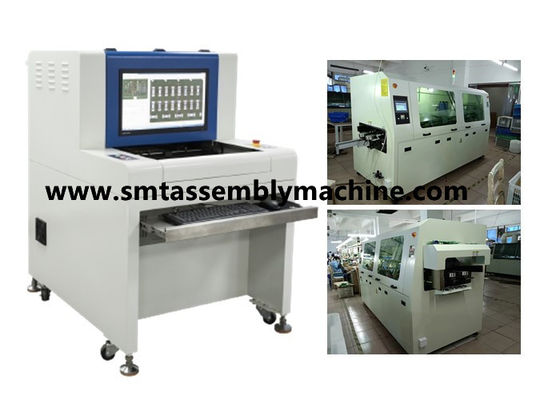

製品名: | AOI検査装置 | モデル: | SZ-X3 |
---|---|---|---|
次元: | 1070×900×1310mm | 点検: | 波のはんだ付けすることの後 |
検出方法: | 統計分析 | 検出の適用範囲: | 短絡、汚染 |
シンセンWanboハイテクなCo.、株式会社は誠意、簡易性、実利主義および謙虚さの原則に付着し、事実、媒体として使用プロダクトからの追求の真実の原則に付着し、そしてビジネス哲学としてIPサービスの作成の新しい形態を採用する、私達は解決を会社およびチームの社会的な価値を実現するために顧客に与える。
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。

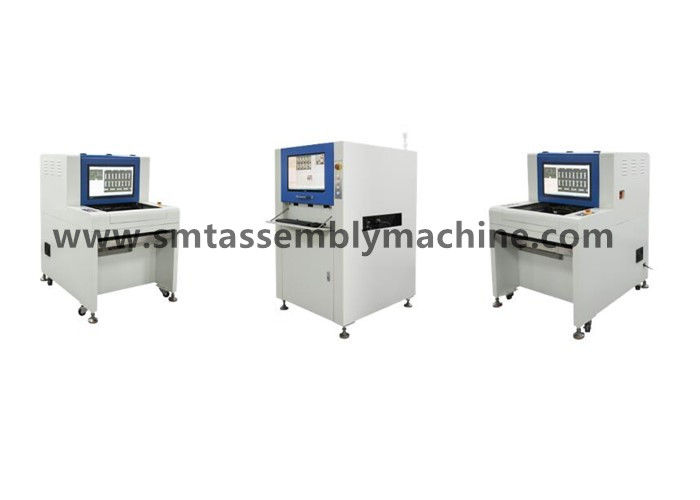

装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。
AOIの利点:
1) Inspectable項目:
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMT:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
2) 強力なソフトウェア機能
◆色の抽出、統計分析の◆Characterの認識(OCR)の◆Colorの間隔の分析
◆◆の白黒比重の分析の◆Luminanceの分析を繋ぐIC
◆写実的な類似の分析の◆ CADデータ輸入の◆ SPCの統計量は作用する
◆操作オフラインで プログラムする水平な管理◆のバーコードのスキャンの◆
◆CADデータは◆Automatic同一証明そして検出最下表面の◆の複数のパネルの検出の作用する
◆それが毎日を発生させ、輸出できる複数の機械相互連結の◆の自己製の構成標準的な図書館の◆の週間および月報
◆多数の維持の場所に接続することができる
3) 精密機械構造の設計
◆、操作、美しくおよび寛大な出現の間の小さい振動高い剛性率機械基盤、適度な機械重心
◆精密ねじガイド・レール、ワイヤー柵
◆精密自動据え付け品、容易でおよび速いローディングおよび荷を下すPCB
◆全機械の安定した使用そして長い生命を保障する絶妙なアセンブリ技術。
4) 安定した電気制御
◆サーボ ドライブ、安定した、成長した
◆LSの成長した、安定した動作制御
◆EPIXはイメージの捕獲および加工技術を進めた
◆OMRONの安定したさまざまな電気装置、長い耐用年数
◆LAAPの高柔軟性の抗力チェーン・ケーブルは、耐用年数5つの百万から8,000,000回に達することができる
◆回路の安定性、容易な維持、安全。
5) 科学的な光源の設計
◆フィリップスの発光ダイオード
◆全面的な加工技術は光源の照明の角度の正確さを保障する
◆厳密な明るさの検出
◆50,000時間の保証される厳密な老化するテスト耐用年数
◆three-color軽い主義の科学的な使用は、部品に正確な検出の目的を達成するために異なった角度でボディおよびはんだの異なった色を示させることができる。
装置変数および構成
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 | 任意:25μm/Pixel FOV:40.70mm X30.90mmの検出のspeedStandard< 270ms="">:20μm/Pixel FOV:32.56mm×24.72mmの検出のspeedOptional<260ms>:15μm/Pixel FOV:24.42mm X18.54mmの検出のspeedOptional< 240ms="">:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 | |
PCBのサイズの範囲 | 50×50mm (分) ~430×330mm (最高) |
PCBの厚さの範囲 | 0.3から5つのmm |
システム端の整理を締め金で止めるPCB | 上:3.5 mmの底:3.5 mm |
最高PCBの重量 | 3KG |
PCBの屈曲 | <5mm or="" 2=""> |
PCBの上および最下の純高さ | PCBの上部:30のmm PCBの底側面:60のmm |
コンベヤ・システム | 両側のある据え付け品の自動に開始そして引き込むこと、PCBの曲がる変形の自動補償 |
地面の上のコンベヤーの高さ | 850から920のmm |
コンベヤーの流れ/時間 | PCBはYの方向In/out時間に動く:2.5秒 |
X/Yのプラットホームの運転者 | 運転されるねじモーター正確さを置く < 20=""> |
電源/空気圧 | AC230V 50/60のHz 1KVAよりより少なく/必要な |
装置重量 | およそ350KG |
装置形式要素 | 1070×900×1310mm (L×W×H) |
周囲温度および湿気 | 10~35°C 35~80% RH (不凝縮) |
装置の安全 | セリウムの安全基準に従う |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
