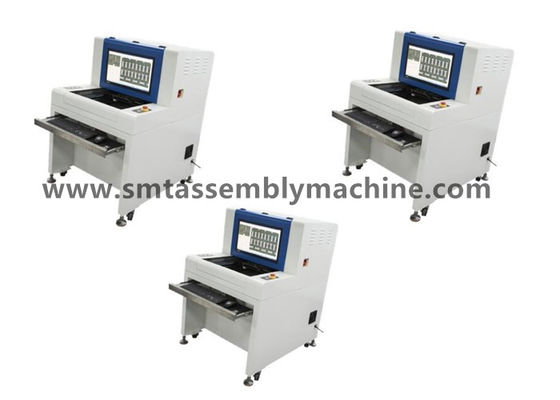

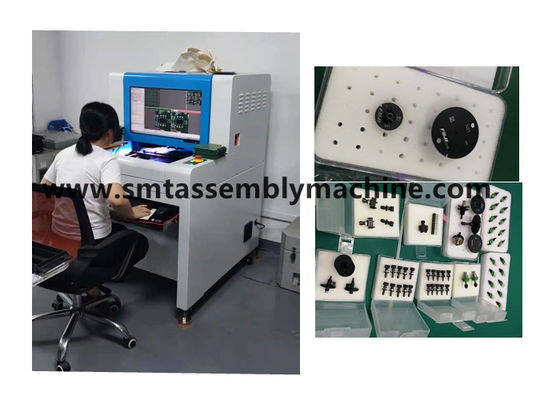

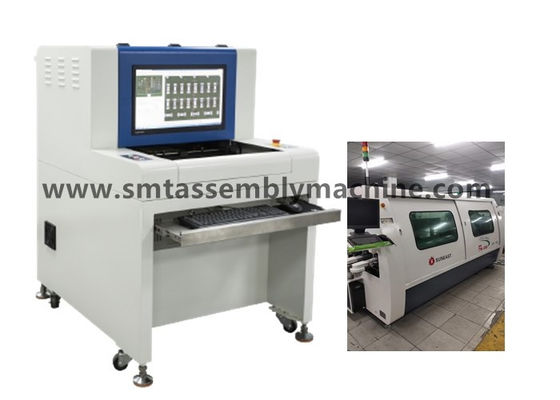

| 製品名: | AOIの試験装置 | モデル: | SZ-X3 |
|---|---|---|---|
| サイズ: | 1070×900×1310mm | 点検: | 波のはんだ付けする炉の後 |
| 検出方法: | 抽出色 | 検出の適用範囲: | より少ない錫のオフセット |
誠意,シンプルさ,実用主義,謙虚さ,事実から真実を求める原則を堅持し,ビジネス哲学としてIPサービスを作成する新しい形態を採用企業とチームの社会価値を実現するためのソリューションを顧客に提供します
AOI 試験機器の機能は,PCBA板制御の欠陥製品を検出することです.
DIPプラグインの波溶接後:より多くのチーン,少ないチーン,チーンホール,ショートサーキット,ピンが外されていないなど
SMTオーブンの後:欠損部品,不整列,間違った部品,極度逆転,破損,汚染,より少ないチン,より多くのチン,ショートカット,仮想溶接など
設備の分離ラインマシンとオンラインマシン
オフラインモデル:X1検出パッチ製品,X3検出プラグイン製品
オンラインモデル:X5カメラの写真検出パッチ製品,X6カメラの写真検出プラグイン製品
AOIの利点:
1) 検査対象物:
DIPプラグインの波溶接後:より多くのチーン,少ないチーン,チーンホール,ショートサーキット,ピンが外されていないなど
SMT:欠損部品,不整列,間違った部品,極度逆転,破損,汚染,鉛の少量,鉛の多量,ショートカット,仮想溶接など
2) 強力なソフトウェア機能
◆色抽出,統計分析 ◆文字認識 (OCR) ◆色距離分析
◆IC ブリッジ ◆黒と白の固有重力分析 ◆輝度分析
◆ グラフィック類似性分析 ◆ CAD データインポート ◆ SPC 統計機能
◆ 操作 レベル 管理 ◆ バーコード スキャン ◆ オフライン プログラミング
◆CADデータ機能 ◆底面の自動識別と検出 ◆多パネル検出
◆ 多機間接続 ◆ 自作コンポーネント標準ライブラリ ◆ 日刊,週刊,月刊レポートを生成し,輸出できる
◆複数の保守ステーションに接続できる
3) 精密な機械構造設計
◆機械 の 固い ベース,合理 的 な 機械 的 な 重力 中心,動作 中 の わずかな 振動,美しく 寛大 な 外見
◆精密 スクリップ ガイド 鉄道,ワイヤー 鉄道
◆ 精密 な 自動 装置,簡単 で 迅速 な PCB の 積載 と 卸載
◆機械全体の安定した使用と長寿を保証する優れた組立技術.
4) 安定した電気制御
◆安定し成熟したサーボ駆動システム
◆LS の 成熟 し て 安定 し た 運動 制御
◆EPIX 先進的な画像撮影と処理技術
◆OMRON 安定 さまざまな電気装置,長い使用寿命
◆LAAP 高柔軟性の牽引チェーンケーブル,使用寿命は500万~800万倍に達する
◆回路 の 安定性,容易 な 保守,安全性
| 機能仕様 | |
| 試験された回路板 | SMTリフローオーブン リフロー前オーブン 波溶接前溶接 波溶接後電路板検査 |
| 検出方法 | 色素抽出,統計モデル化,フルカラー画像比較,異なる検出点 (オフセット,極度,ショートサーキットなど) によるパラメータの自動設定 |
| カメラ | フルカラースマートデジタルカメラ |
| 解像度/視域/速度 |
オプション: 25μm/Pixel FOV: 40.70mm X30.90mm 検出速度< 270ms/FOV 標準: 20μm/Pixel FOV: 32.56mm×24.72mm 検出速度<260ms/FOV オプション: 15μm/Pixel FOV: 24.42mm X18.54mm 検出速度< 240ms/FOV オプション: 10μm/Pixel FOV: 16.28mm X12.36mm 検出速度< 220ms/FOV |
| 光源 | 高明度のRRGB同軸リングタワーLED光源 (色光) |
| プログラムモード | 手書き,自動フレーム,CADデータインポート,自動通信ライブラリ |
| リモコン | 遠隔操作,表示,マシンの起動や停止,プログラムの変更など,いつでも,どこでも,いつでも,どこでもTCP/IPネットワークを通じて |
| バークコードシステム | カメラによるバーコード (1Dまたは2Dコード) の自動認識と送信とマルチマーク機能 (Bad Markを含む) |
| サーバーモード | 中央サーバーを使用して,複数の AOI データセットを中央管理できます |
| オペレーティングシステム | Windows7 プロフェッショナル |
| 結果の出力を確認する | 22インチLCDモニター |
| システム仕様 | |
| PCB サイズ範囲 | 50×50mm (ミニ) 430×330mm (マックス) |
| PCBの厚さ範囲 | 0.3から5mm |
| PCB クランプ システム エンド クリアランス | トップ:3.5mm 底:3.5mm |
| 最大PCB重量 | 3kg |
| PCBフレックス | <5mm またはPCB斜面長さの2% |
| PCB 上部と下部の網高 | PCB上側: 30mm PCB下側: 60mm |
| コンベヤーシステム | 双面固定器具の自動開閉と引き込み,PCBの曲線変形の自動補償 |
| 輸送機の地表の高さ | 850~920mm |
| コンベア流量/時間 | PCB は Y 方向に動きます 入/出時間: 2.5 秒 |
| X/Y プラットフォームのドライバー | スクロールモーター駆動,位置位置精度 < 20μm;PCBは固定され,カメラはX方向に移動する |
| 電源/空気圧 | AC230V 50/60 Hz 1KVA未満/不要 |
| 装置の重量 | 約350kg |
| 装置の形状 | 1070×900×1310mm (L×W×H) |
| 環境温度と湿度 | 10~35°C 35~80% RH (冷却しない) |
| 設備の安全性 | CE安全基準に準拠する |
ヒント:抵抗の欠落したフレームは,主にシルクスクリーニングを検出する間違った部品フレームと同じ検出フレームです.
