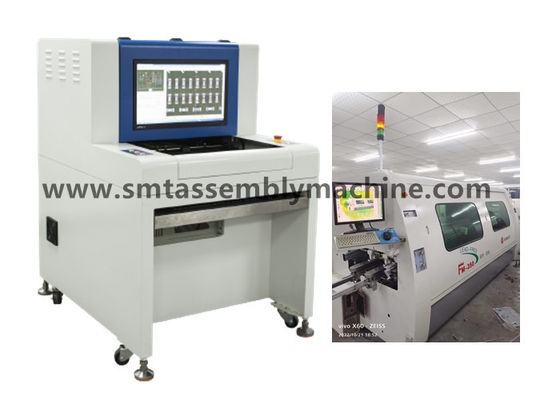

AOI SZ-X3はより多くの錫が付いている内容をより少ない錫の錫の穴の短絡検出する
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | AOI検査装置 | モデル: | SZ-X3 |
|---|---|---|---|
| 次元: | 1070×900×1310mm | 点検: | 波のはんだ付けする炉の後 |
| 検出方法: | 色の抽出 | 検出の適用範囲: | 、より少ない錫相殺しなさい |
AOI SZ-X3はより多くの錫より少ない錫の錫の穴の短絡ピンが付いている内容を検出する
AOI SZ-X3は炉の後ろのPCBAの構成ピン間の錫の関係を検出する
AOI SZ-X1は波のはんだ付けする炉の後でPCBAの構成の短絡を検出する
販売のserの副およびオンライン トレーニングの後で遠隔オフ・ラインのaoiの点検Suppor t
表面の台紙の技術機械台紙AOIの試験装置、テストPCBA板
シンセンWanboハイテクなCo.、株式会社は誠意、簡易性、実利主義および謙虚さの原則に付着し、事実、媒体として使用プロダクトからの追求の真実の原則に付着し、そしてビジネス哲学としてIPサービスの作成の新しい形態を採用する、私達は解決を会社およびチームの社会的な価値を実現するために顧客に与える。
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。

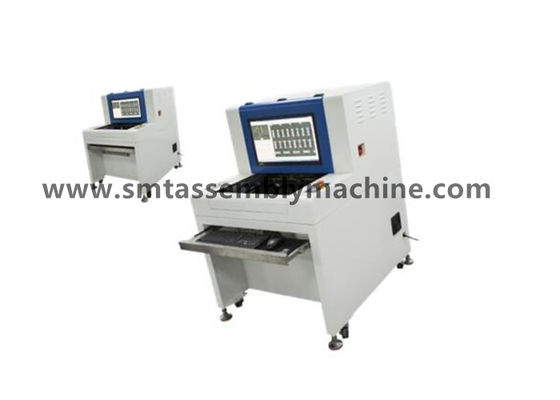

SZ-X1/X3オフ・ラインAOIの製品紹介
1. AOIの主義:リアルタイムの検出された目的を撃ち、コンピュータを通して捕獲されたイメージおよび特別なソフトウェアを分析し、処理するのに現代光学主義およびデジタル カメラの技術を使用し自動的に検出の結果を発生させなさい。
2. AOI機能:AOIの有効な検出率:99%以上（手動検出率:約70%）;
労働を減らしなさい:2-4の人/生産ライン、高い検出の効率;
SPC機能によって、プロセス欠陥は正確に数え、効果的に制御することができる;
安定性は労働の、長期使用のそれが、広範囲の費用かなり減らすことができるより大いに高い;
それは会社の広範囲の強さを高め、効果的に会社の全面的な競争力を改善できる。
3. AOIの利点:
1) Inspectable項目:
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMT:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
2) 強力なソフトウェア機能
◆色の抽出、統計分析の◆Characterの認識（OCR）の◆Colorの間隔の分析
◆◆の白黒比重の分析の◆Luminanceの分析を繋ぐIC
◆写実的な類似の分析の◆ CADデータ輸入の◆ SPCの統計量は作用する
◆操作オフラインで プログラムする水平な管理◆のバーコードのスキャンの◆
◆CADデータは◆Automatic同一証明そして検出最下表面の◆の複数のパネルの検出の作用する
◆それが毎日を発生させ、輸出できる複数の機械相互連結の◆の自己製の構成標準的な図書館の◆の週間および月報
◆多数の維持の場所に接続することができる
| 機能仕様書 | |
| テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
| 検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定（オフセット、極性、短絡、等のような） |
| カメラ | フル カラーのスマートなデジタル カメラ |
| 決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度< 270ms=""> 標準:20μm/Pixel FOV:32.56mm×24.72mmの検出の速度<260ms> 任意:15μm/Pixel FOV:24.42mm X18.54mmの検出の速度< 240ms=""> 任意:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
| 光源 | 高い明るさRRGB同軸リング タワーLEDの光源（色ライト） |
| プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
| リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
| 適用範囲のタイプを検出しなさい | オフセット、より少なく錫、短絡、汚染、行方不明の部品、ゆがみ、地位、弾くこと立つ、記念碑、側面間違った部品、損傷、浮遊高さ、極性、事実上にはんだ付けすること、空の溶接、接着剤のこぼれ、錫の穴、ピン、等 |
| 特殊機能 | 多数プログラムは、支える自動リコール プログラムを同時に動く;0-359°回転部品（1°で） |
| 最低の部分のテスト | 10µm:01005chip及び0.3pitch IC |
| SPCおよびプロセス規則 | プロセス中の記録的なテスト データは統計量および分析行うために、あらゆる区域生産の状態および質の分析および出力Excel、Txtおよび他のファイル形式見、 |
| バーコード システム | バーコード（1Dか第2コード）の自動カメラの認識および伝達、および複数の印機能（を含む悪い印） |
| サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
| オペレーティング システム | Windows7専門家 |
| 結果の出力を点検しなさい | 22インチLCDのモニター |
| システム仕様書 | |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
