製品名: | AOI検査装置 | モデル: | SZ-X1 |
---|---|---|---|
次元: | 1070×900×1310mm | カメラ: | フル カラーのカメラのスマートなデジタル |
最低の部分のテスト: | 01005chip及び0.3pitch IC 10µm | 結果の出力を点検しなさい: | LCDのモニター22インチ |
シンセンWanboハイテクなCo.、株式会社はR & D、生産および販売を統合する専門の電子機器の製造業者であり作り出す:AOIの試験装置、AIの差込式機械、はんだ付けし、退潮はんだ付けし、関係のプラットホーム、自動ローディング、そして荷を下す機械、スタック・マシン、コーナー機械、そして他の装置波;倉庫に中古装置がある:松下電器産業の配置機械、Yamahaの配置機械、JUKIの配置機械、サムスンの配置機械、国内EZパスの配置機械、国内プラットホーム機械配置機械、印字機、退潮はんだ付けするおよび他の支持装置;倉庫に付属品がある:モーター、板、レーザーは、付属品の送り装置、ノズル、等先頭に立つ。
AOIの試験装置の機能はPCBA板制御不良品を検出することである。
すくいの差込の波のはんだ付けすることの後:より多くの錫、より少ない錫、錫の穴、短絡、ピン、等。
SMTの炉の後:行方不明の部品、ミスアラインメント、間違った部品、極性の逆、破損、汚染、より少ない錫、より多くの錫、短絡、事実上にはんだ付けすること、等。
装置の分離ライン機械およびオンライン機械。
オフ・ライン モデル:X1検出パッチ プロダクト、X3検出の差込式プロダクト;
オンライン モデル:X5カメラの写真の検出パッチ プロダクト、X6カメラの写真の検出の差込式プロダクト。

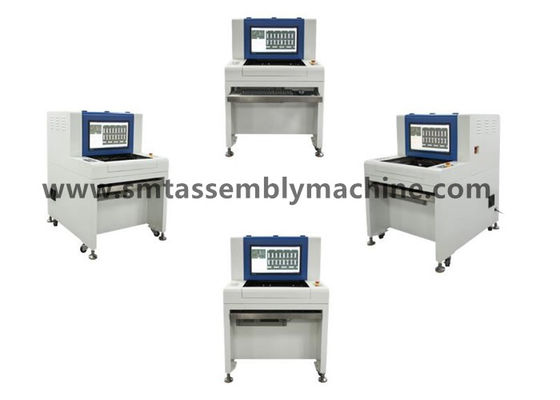

SZ-X1/X3オフ・ラインAOIの製品紹介
1. AOIの主義:リアルタイムの検出された目的を撃ち、コンピュータを通して捕獲されたイメージおよび特別なソフトウェアを分析し、処理するのに現代光学主義およびデジタル カメラの技術を使用し自動的に検出の結果を発生させなさい。
2. AOI機能:AOIの有効な検出率:99%以上(手動検出率:約70%);
労働を減らしなさい:2-4の人/生産ライン、高い検出の効率;
SPC機能によって、プロセス欠陥は正確に数え、効果的に制御することができる;
安定性は労働の、長期使用のそれが、広範囲の費用かなり減らすことができるより大いに高い;
それは会社の広範囲の強さを高め、効果的に会社の全面的な競争力を改善できる。
機能仕様書 | |
テストされたサーキット ボード | SMTの退潮の炉の前退潮の炉、後回路板点検、波のはんだ付けする前はんだ付けすることの波はんだ付けする後回路板点検 |
検出方法 | 色の抽出、統計的な模倣のフル カラーのイメージの比較、異なった検出ポイントに従う変数の自動設定(オフセット、極性、短絡、等のような) |
カメラ | フル カラーのスマートなデジタル カメラ |
決断/視覚範囲/速度 |
任意:25μm/Pixel FOV:40.70mm X30.90mmの検出の速度< 270ms=""> 標準:20μm/Pixel FOV:32.56mm×24.72mmの検出の速度<260ms> 任意:15μm/Pixel FOV:24.42mm X18.54mmの検出の速度< 240ms=""> 任意:10μm/Pixel FOV:16.28mm X12.36mmの検出の速度< 220ms=""> |
光源 | 高い明るさRRGB同軸リング タワーLEDの光源(色ライト) |
プログラミング モード | 手動執筆、自動組み立て、CADデータ輸入および自動一致の図書館 |
リモート・コントロール | 遠隔操作か、TCP/IPネットワークを通した機械ランニング、変更プログラム、等を、いつでもどこでもいつでも見るか、始めるか、または停止すること、どこでも |
適用範囲のタイプを検出しなさい | オフセット、より少なく錫、短絡、汚染、行方不明の部品、ゆがみ、地位、弾くこと立つ、記念碑、側面間違った部品、損傷、浮遊高さ、極性、事実上にはんだ付けすること、空の溶接、接着剤のこぼれ、錫の穴、ピン、等 |
特殊機能 | 多数プログラムは、支える自動リコール プログラムを同時に動く;0-359°回転部品(1°で) |
最低の部分のテスト | 10µm:01005chip及び0.3pitch IC |
SPCおよびプロセス規則 | プロセス中の記録的なテスト データは統計量および分析行うために、あらゆる区域生産の状態および質の分析および出力Excel、Txtおよび他のファイル形式見、 |
バーコード システム | バーコード(1Dか第2コード)の自動カメラの認識および伝達、および複数の印機能(を含む悪い印) |
サーバー モード | 中央サーバーを使用して、複数のAOIのデータ セットは中央に管理することができる |
オペレーティング システム | Windows7専門家 |
結果の出力を点検しなさい | 22インチLCDのモニター |
システム仕様書 |
先端:抵抗器の行方不明のフレームは主に絹のスクリーニングを検出する間違った部分フレームと同じ検出フレームである。
