商品の詳細:
お支払配送条件:
|
| 製品名: | 使用されたJUKI 2070年のSmt機械 | モデル: | JUKI KE-2070 |
|---|---|---|---|
| Lmageの認識: | レーザー | 保証: | 3ヶ月 |
| 生産のために適した: | 白いBluetoothのヘッドホーンの充電器 | 体重: | およそ1,500kgの近くで |
| ハイライト: | JUKI KE 2050 SMTアセンブリ機械,JUKI KE 2060 SMTアセンブリ機械,JUKI KE 3020使用されたJUKIの機械 |
||

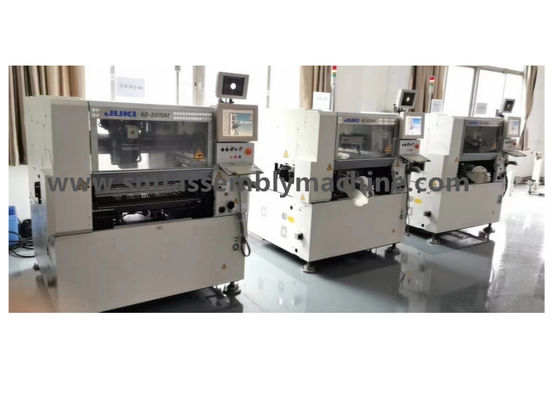

中古のSMT組立機 JUKI KE 2070 2050 2060 2080 3010 3020
SMT組立機械 中古 JUKI KE-2070/2050/2060/2080/3010/3020/FX-1R
中古 JUKI KE-2070 smt 組み立て設備 SMD ブルートゥース ヘッドセット 充電器
JUKI KE-2070 ピック・アンド・プレイス・マシン 理論上23300点/時間
JUKI KE-2070 6つの標準的なSMDヘッドを装備 要素の高さ 6mmの仕様
JUKI KE-2070 Pick And Place マシン 機器の遠隔技術サポート
多機能 SMT 配置機械 LED パワードライバ / IC チップのための 6 頭
シェンゼン・ワンボハイテク株式会社には 豊富なメンテナンス経験を持つ ジュキのシニアエンジニアチームがありますJUKIシリーズ配列機械のソフトウェアとハードウェアのメンテナンスとトラブルシューティングを専門とする主にJUKIレーザーヘッド,CPUマザーボード SUB-CPUボード,ドライブボード X/Y/Z/T軸ドライバー,ヘッドボード,画像制御カード,I/Oボード,JUKIサーボモーター,カメラ,ディスプレイタッチスクリーン,サーボモーターその他の保守および交換サービス会社の手数料は合理的で 倉庫用品は十分で メンテナンスの周期は短く 一回修理の成功率は高いパールリバーデルタ地域では 戸口から戸口まで 設置できます, 運用,保守,および保守
操作説明書 I
ステップ4PWB生産画面を選択します.
1 メイン画面からボタンを選択します.
2 PWBの生産画面が表示されます.
製造されるPWBに応じてコンベヤー幅を設定するなど,様々な設定を行う必要がある場合 = "ステップ5"に移動します.
輸送機の幅を設定するなど,設定する必要がない場合は"ステップ6"にスキップします.
ステップ 5
板を張って
板のサイズを変更する際には,コンベアーの幅とプッサーの位置を X に調整する必要があります.
このマニュアルでは,標準形状参照機械の調節方法について説明します.第2節を参照してください.7.1.3 "指針参照装置の調節方法"に関する"使用説明書CD"の"ピン参照装置の調節方法" (オプション).
1 調整ストップを緩め,調整ハンドルを回してプッシャーXを lN バッファに向かって移動します.
1調整ストップのセットスクリューを緩める.
2調整ハンドルを回すと 押すXが動きます
3プッシャー x を IN バッファーの方向に移動します
2 手柄のノブを回して,ボード輸送レールの幅を使用するボードに調整します.
ボード輸送レールの幅を調整するためにハンドルボタンを回します.
調整後
手錠を外して
レールの幅を調整し,板とレールの間の距離が0.5mmから1mmになるようにします.
ボードが輸送レール上をスムーズに運ばれるかどうかを確認します.
| モデル名 | 高速配置機械 KE-2070M/L/E |
| 基板の大きさ |
M基板 (330×250mm) ○ 基板 (410×360mm) ○ E基板 (510×460mm) ○ |
| エレメントの高さ |
6mm 仕様 ○ 12mm 仕様 ○ 20mm 仕様 25mm 仕様 |
| 部品のサイズ |
レーザー識別 0402 (インペリアル 01005) チップ ~ 33.5mm 平方要素 画像認識 1.0×0.5mm~33.5mm 平方要素 |
| 部品の配置速度 |
最適条件 0.155 sec/chip (23300CPH) IC コンポーネント 4600CPH* |
| 部品の位置の正確さ |
レーザー認識 ±0.05mm 画像認識 ±0.04mm |
| 部品の配置タイプ | 80種類まで (8mmベルトに変換) |
| 電源 | 3相 AC200~415V |
| 定位電源 | 3KVA |
| 空気圧を使う | 0.5±0.05Mpa |
| 空気消費量 | (標準状態) 345L/min |
| 装置のサイズ (W×D×H) |
M基板 1,400×1,393×1,455mm L基板 1500×1500×1455mm E基板 1,730×1,600×1,455mm |
| 体重 | 1530kg |
アクセサリーには: オリジナル,家庭用ノズル, FEEDER,ボード,レーザー,電磁弁,インダクター,
レーザー・メンテナンス,ボード・メンテナンスなど
コンタクトパーソン: Mr. Su Zhongqiu
電話番号: 008613172493285
ファックス: 86-755-33940745
