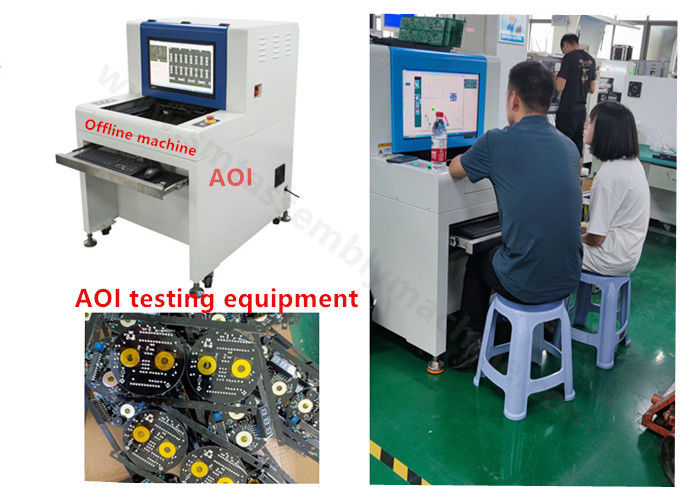

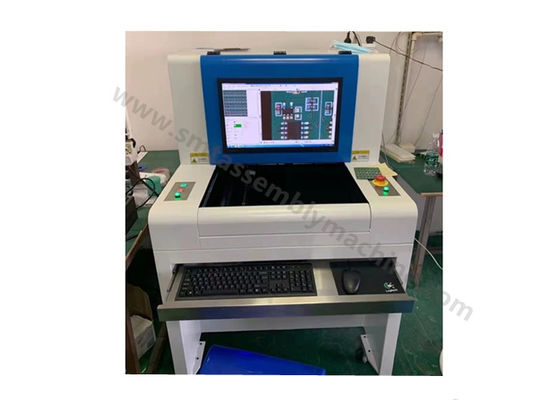

製品名: | AOIの試験装置 | モデル: | SZ-X1 |
---|---|---|---|
カメラ: | カメラ スマート デジタル フルカラー | 厚さ範囲: | 0.6~5.0mm |
最大 最大 PCBA 重量: | 約3.1kg | 条件: | 新しい |
ハイライト: | AOI 検査 SMT 組み立て機,AOI テスト SMT 組立機械,パナソニック 表面マウント装置 |
SMTパッチと検査機器
CAD輸入
CADは,より高度なソフトウェアによって自動的にインポートされます
各フィールドの名前をリセットするには,フィールドをリセットする
1) コンポーネントの位置: 標準コンポーネントのコンポーネントの位置の名前,実際の座標系.
2) X: 機械座標系における標準部品の断片.SMT ピック・アンド・プレイス・マシン
3) Y:機械座標系における標準構成要素の順位.
4) 角: 機械座標系における標準部品の角.
5) 部品番号:工場の部品番号規格に対応し,自動部品リンクの重要なパラメータです.
6) 長さ:部品の長さ
7) 幅:部品の幅.
CAD データ列のフィールド名を設定した後,実際の状況に応じてデータを変換するために"次"を選択します.
(一般的にはデフォルトで十分です)AOI 検査機
構成要素画像の画像を表示するには次を選択します.
画像エリア説明:上記の画像は,この図を通して,実際のコンポーネント画像と比較して,コンポーネントミラーリングのレンダリングであり,CADデータとデータコンポーネントデータは対応します.
ツールバー:
1) 時計時計回りの方向で90度回転する:鏡の画像は 時計時計回りの方向で90度回転する.
2) 時計 の 反対 に 90 度 旋回 する:鏡 の 画像 は 時計 の 反対 に 90 度 旋回 さ れ ます.
3) 180 度 回転: 鏡 の 画像 は 時計 の 指針 に よる 方向 で 180 度 回転 し ます.
4) 水平鏡: 画像を水平に鏡に映し出す.
5) 垂直鏡像:鏡像の垂直鏡像である.
6) 前回のステップ: 前回のステップに戻る.SMT組立機
7) 完成:コンポーネント画像画像が調整された後,CADデータをプログラムにロードします.
8) 共通の標準に従って自動リンク: 選択された場合,データは自動的に共通の標準図の標準データとリンクされます.
[注] 大きいPCBボードでは,すべての部品の座標位置は,2つの離れている部品 (斜め) によって並べることができます.
[設定識別点]に変更します. FOV図の"10"の中央をコンポーネントの中央と並べます.その後,CADインポートウィンドウで [設定識別点] をクリックしますこのステップの後,部品の位置を正確にするために [グローバルオフセット] を使用する必要はありません.
CAD インポートが完了すると,スナップネイルウィンドウに切り替える:
機能パラメータ
SZ-X1 製品仕様 | ||
試験用品 |
プログラムモード | コンポーネントライブラリへのCADデータの自動インポート |
リフルックス・フエナース後 |
構成要素: 間違った部品,欠けている部品,極性,偏差,記念碑,逆転,損傷,電池の曲がり,外物など 溶接接:より少ないスチール,より多くのスチール,スチールホール,ブリッジ,スチールコーティング,偽スチール,スチールビーズなど |
|
最低パエットテスト | 最低解像度で測定針は03015 ((01005) チップ&0.3ピッチICです | |
波 溶接 の 後 |
鉛の穴,偽の鉛,橋,鉛の箱,鉛の別物など |
