商品の詳細:
お支払配送条件:
|

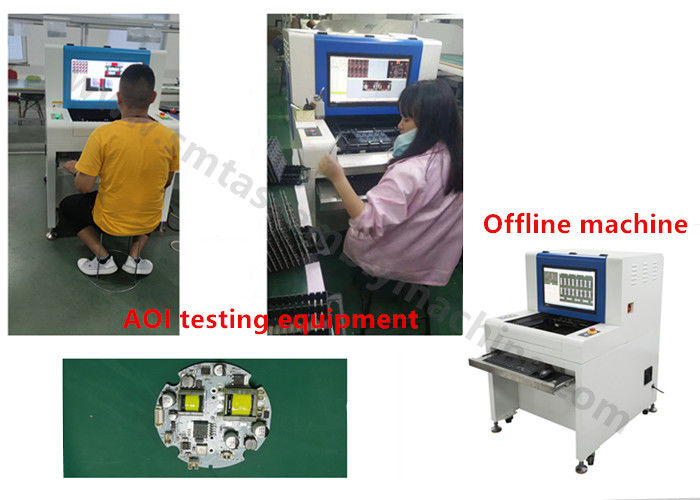

| 製品名: | AOIの試験装置 | モデル: | SZ-X1 |
|---|---|---|---|
| カメラ: | カメラ フルカラースマートデジタル | 厚さ範囲: | 0.5~5.0mm |
| 最大 最大 PCBA 重量: | 約3kg | PCBサイズ範囲: | vature PCBA cur |
| ハイライト: | ヤマハ SMT 配置装置,AOI SMT 配置機器 |
||
SMTパッチと検査機器
マークを設定
ステップ: [図 2 ] に示すように,PCBボード上のマーク位置を特定します.5.6.1],マークボックスをマーク位置に置く.
"登録"をクリックすると,登録ウィンドウが表示されます (図2に示されているように).5.6.2) パラメータを調整する
[登録基準]をクリックして,マークの登録を完了します.上記のように別のマークを登録します.
標準試験では,同じモデルプレートの位置が同じ位置で,2mmの偏移を許す必要があります.
標識の修正が失敗した場合,上限値を修正し,明るさを調整し,
標識点と標識ボックスが偏っていないことを確認する条件で,OK値範囲と対照する.
CADインポートを入力するには",次"をクリックします.
機能パラメータ
| SZ-X1 製品仕様 | ||
|
試験用品 |
プログラムモード | コンポーネントライブラリへのCADデータの自動インポート |
|
リフルックス・フエナース後 |
構成要素: 間違った部品,欠けている部品,極性,偏差,記念碑,逆転,損傷,電池の曲がり,外物など 溶接接:より少ないスチール,より多くのスチール,スチールホール,ブリッジ,スチールコーティング,偽スチール,スチールビーズなど |
|
| 最低パエットテスト | 最低解像度で測定針は03015 ((01005) チップ&0.3ピッチICです | |
|
波 溶接 の 後 |
鉛の穴,偽の鉛,橋,鉛の箱,鉛の別物など | |
