商品の詳細:
お支払配送条件:
|
| 製品名: | 使用済みJUKI FX-3L SMTチップマウンタ | モデル: | JUKI FX-3L |
|---|---|---|---|
| 適用される部品: | IC,BGA,TSOP,0603 | PCBのサイズ: | 410*360mm |
| 使用: | JUKI FX-3L ユニバーサル SMT マシン | スピード: | 90000チップ/時間 |
| ハイライト: | JUKI 中古の機械,90000 チップ/時間 中古のスムット機,使用されたJUKI SMTの破片のmounter |
||
機器名:JUKI FX-3,JUKI FX-3L配置機械,中古JUKI FX-3配置機械,FX-3RL使用配置機械,JUKI FX-3RALモジュール24頭の高速配置機械FX-3RA 大型高速モジュール式配置機械
装置の紹介

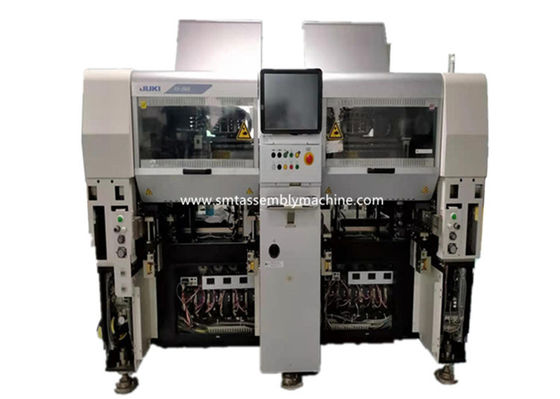

JUKI FX-3RL 配置装置
特殊性
★ チップ要素 90.000CPH (0.040 sec/chip,最適条件) 66.000CPH チップ (IPC9850) 0402 (01005) チップ - 33.5mm 平方要素 (または横切りの長さ 47mm)
★レーザー識別: ±0.05mm (土壌3°)
★ 新しい線形サーボモーターと完全閉ループ制御 ★を使用して,LED照明製品などのための超長い基板を生産することが可能です.
★電動ベルトフィッダーと機械ベルトフィッダーが切り替えられる ★統一チェンジャーによって,および構造 2テーブル×4シャフト腕×4配置頭,および24吸気ノズル
★6. ノズルの多動力レーザー配置頭が均等に認識される ★高速移動 (オン・ザ・フライ),および15インチ大きなタッチディスプレイが表示されます
JUKI FX-3 パラメータ
| 部品の配置速度 (チップ部品) | 最適な条件下: 0.040 sec/chip (90,000CPH) *4つのレーザーマウントヘッド× (24つのノズル) |
| 給餌器の数: | 最大 120 pcs (8mm ベルトフィードを使用する場合) |
| *位置付け速度は条件によって異なります | |
| モデル名 | 高速モジュール式配置機 FX-3RL |
| 基板の大きさ |
モジュールの高さ L基板 (410×360mm) ○ 510×360mm) * ○ L 幅の基板用 XL型基板 (610mm×560mm) ○ |
| 部品の高さ | 6mm 仕様 ○ |
| 部品のサイズ | レーザー認識 0402 (インペリアル 01005) |
| 部品の配置速度 (チップ部品) |
チップ構成要素 最適条件 0.040 sec/chip (90,000CPH) (IPC9850) 66,000CPH |
| 部品の位置の正確さ | レーザー識別 ±0.05mm (Cpk) |
| 部品の配置タイプ | 120種類まで (8mmベルトに変換) |
| 電源 | 3相 AC200~415V |
| 定位電源 | 8.5KVA/9.5kva |
| 空気圧を使う | 0.5±0.05Mpa |
| 空気消費量 (標準状態) | 最大 150L/min |
| 装置のサイズ (W×D×H**) |
L基板 2,650×1,650×1,530mm L 幅の基板* 2,880×1,650×1,530mm XL型基板 2,880×1,1850×1,530mm |
| 体重 |
L,L幅の基板 約3,500kg XL型基板 約3,750kg |
