| 製品名: | アオイ | PCB を検査する: | 再流オーブンの前後 |
|---|---|---|---|
| カメラ: | 全彩のCCD | 検査方法: | TOC,ヒストグラム,マッチ,ショート,その他,クレスト,ピン |
| 最小構成要素: | 01005チップ,0.3ピッチIC | バーコード システム: | カメラは自動的にバーコードを認識し送信します |
| ハイライト: | 自動光学検査装置,AOI 検査機器 |
||

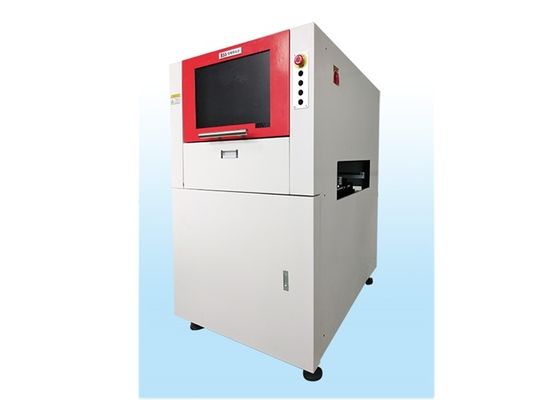

再流オーブンの溶接前または後のSMT生産ラインPCBのインラインAOI検査機械
高精度オフライン AOI 機械
特徴
1. オーブンの前と後に働く
2ネットワーク可用 リモート操作
3プラットフォームは,高硬さと小さな変形を持つAce S50C日本製鋼を採用します.
機械の正確で安定した動作を保証します
4. よりスムーズな操作のために輸入螺旋棒
5RRGB同軸LED光源
6複雑な検査環境を簡単に処理するための複数のアルゴリズム
7プレート折りたたみの自動補償機能,柔軟なボード検出も優れた
8操作者の安全を確保するための安全ライトカーテン保護システム
9日本製のレンズも,撮影の明確性を確保できます.
移動プロセス
10日本製のサーボにより,機械はより正確に,よりスムーズに動きます.
11プログラミングは簡単で,あなたは数日で始めることができます (最終的にあなたの個人的な
学習能力)
12自動アラームが発生し,生産性を向上させる.
プロセス
機能パラメータ
| 検査委員会 | SMTリフローオーブンの後に回路ボードを確認します. |
| 検出方法 | TOC アルゴリズム ヒストグラム アルゴリズム マッチ アルゴリズム ショート アルゴリズム OTHER アルゴリズム CREST アルゴリズム PIN アルゴリズム その他多くの国際的に知られる アルゴリズムシステムでは,異なる検出点に応じてパラメータを自動的に設定します.. |
| カメラ | フルカラースマートデジタルカメラ |
| 解像度/視域/速度 |
標準:15um/Pixel FOV:24mmx18mm 検出速度 <210ms/FOV
|
| 光源 | 高明度のRRGB同軸リングタワーLED光源 (色光) |
| プログラムモード | 手動で書き込み,自動フレーム,CADデータインポート 自動的に対応するコンポーネントライブラリ |
| リモコン | TCP 1 IP ネットワークを通じて遠隔操作,いつでもどこでも,マシンを表示し,起動し,停止し,プログラムを変更する. |
| 検出カバータイプ | オフセット,少量 短回路,汚染,欠損部品,歪み,墓石,横向き,転覆,間違ったパーツ,壊れた,浮動の高さ,極性,冷接,空接,溢れる粘着剤,鉛の穴ピン ノット アウトなど |
| 特殊機能 | 複数のプログラムが同時に実行され,自動プログラムをサポートし,0-359をチェックできます.回転部 (1度単位) |
| 最小部分試験 | 10um: 01005チップ&0.3ピッチIC |
| 製品説明書とプロセス制御バーコードシステム | テストデータは記録され,統計的に分析され,分析されます. 生産状況と品質分析は任意の領域で表示され,Excel. Txtやその他のファイル形式が出力できます. |
| バークコードシステム | カメラは自動的にバーコード (1Dまたは2Dコード) と複数のマーク機能 (Bad Markを含む) を認識し送信します. |
| サーバーモード | 中央サーバでは,複数の AOI データが中央管理が可能になります. |
| オペレーティングシステム | Windows 7 プロフェッショナル |
| チェック結果出力 | 22インチLCDモニター |
システムパラメータ
| PCB サイズ範囲 | 50×50mm (最小) ~510×500mm (最大) |
| PCBの厚さ範囲 | 0.3から5mm |
| PCB クランプ システム エンド クリアランス | 上部: 3.5mm 下部: 3.5mm |
| 最大PCB重量 | 3kg |
| PCBの曲線 | < 5mm またはPCBの角線の長さの2% |
| PCBの高さ | PCB 上側: 30mm PCB 下側: 60mm |
| コンベヤーシステム | 自動開き,固定された両側固定装置,PCBの曲線変形を自動的に補償する |
| 地面からのコンベヤー高度 | 850~920mm |
| コンベア流量 | PCB は Y 方向に移動します |
| X/Y プラットフォームのドライバー | スクリューとACサーボモーター駆動,PCB固定,カメラはXY方向に移動;各ユニットはCTQ認証を通過 |
| 電源 | AC230V 50/60 Hz は 0.5KVA 未満 |
| 空気圧 | 必要ない |
| 機器の重量 | 約520kg |
| 装置の寸法 | 900×1070×1310mm (LxWxH) |
| 環境温度と湿度 | 10~35°C 35~80% RH (冷却なし) |
| 設備の安全性 | CE安全基準を遵守する |
