商品の詳細:
お支払配送条件:
|
| 製品名: | 溶接パスタスタンシルプリンター | 印刷 の 精度: | 0.03mm |
|---|---|---|---|
| 体重: | 1500kg | 電源: | 220V |
| カスタマイズする: | そうだ | 印刷エリア: | 1500*750mm |
| 保証: | 1年 | 空気圧: | 4〜7kgf/cm2 |
| 単体総重量: | 450.0kg | パッケージの種類: | 木製の箱 |
| ハイライト: | 溶接ペストスクリーンプリンター,SMTのステンシル プリンター |
||

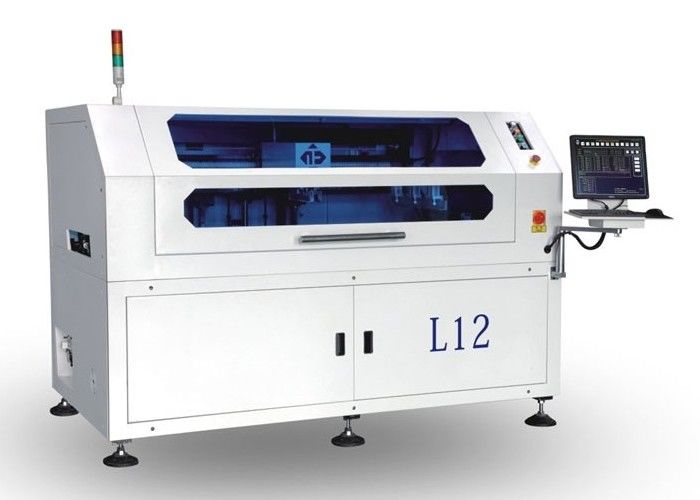

自動スクリーンプリンター,ステンシルプリンター,LEDチューブストライプライトのための溶接ペスト印刷機
SMT ピック・アンド・プレイス・マシン
利点
1直接接続されたスクレイパーを吊るすアーチブリッジタイプ.
2プログラム可能で自己調節可能なステップモータードライブを搭載した印刷頭.
3双方向のダブルスライダーを持つ四輪位置スライドタイプは,スクレイパーが前後を走っているときに移動精度と安定性を保証します.
4独特のベルトトランスミッションシステムは,PCBが引っかかったり落ちたりするのを防ぐ.
5プログラム可能なモーターは 輸送速度を制御し PCBを正確な位置にします
6, 清掃するユニットは,モーターとインパルスの負荷を最小限に抑え,位置付け精度と速度を改善し,使用寿命を延長することができますCCDカメラから分離されています.
7サーボモーターとリードスクリューで,直接接続UVWプラットフォームは高精度,高硬さ,コンパクトな構造を特徴としています.
| 仕様 | |||
スクリーンフレーム |
ミニサイズ | 737×300mm | |
| 最大サイズ | 1500×750mm | ||
| 厚さ | 25~40mm | ||
| PCBの最小サイズ | 80×50mm | ||
| PCB 最大サイズ | 1200×350mm | ||
| PCB 厚さ | 0.4~6mm | ||
| PCB カーページ | <1% | ||
| 輸送高度 | 900±40mm | ||
| 輸送方向 | 左 右 右 左 左 右 右 | ||
| 輸送速度 | 最大 1500mm/s (プログラム可能) | ||
| 板の位置 PCB | サポートシステム | 磁気ピン/上下テーブル調整 /サポートブロック |
|
| 固定システム | 横のクランプ,真空ノズル, オートメーション 引き込み可能なZ圧 |
||
| プリンターヘッド | 2つの独立系モーター付き印刷頭 | ||
| スキージー速度 | 6~200mm/秒 | ||
| 圧縮機圧 | 0~15kg | ||
| スキージーエンジェル | 60°/55°/45° | ||
| スキージータイプ | ステンレス鋼 (標準) プラスチック | ||
| ステンシル分離速度 | 0.1~20mm/sec (プログラム可能) | ||
| 清掃システム | 乾燥,湿気,真空 (プログラム可能) | ||
| テーブル調整範囲 | X:±10mm;Y:±10mm;θ:±2° | ||
| 溶接パスタの検査 | 2D検査 (標準) | ||
| 位置精度を繰り返す | ±0.015mm | ||
| 印刷 の 精度 | ±0.03mm | ||
| サイクルの時間 | <15s (印刷と清掃を除く) | ||
| 製品変更 | <5分 | ||
| 必要な空気 | 4.5~6kg/cm2 | ||
| 電源入力 | AC:220±10%,50/60HZ,3KW | ||
| 制御方法 | PC制御 | ||
| 機械の寸法 | 2200 (L) × 1200 (W) × 1500 (H) mm | ||
| 機械の重量 | 約:1500kg | ||
第2に,
スクラパーシステム
* アーク型懸垂直スプリージ
* プログラム可能な浮遊自調ステップモーター
* 前後両方の操作の精度とスムーズさを確保するために,ダブルスライダーを持つ2輪滑り鉄道型の構造
* 溶接パスタの漏れを防ぐために,前面と後ろの刃の圧力要求と引き上げの安定性のために設計され,刃は一定の弾性クランプ設計を持っています.刃の圧力ソフトウェアで調整できます. また,顧客にさまざまなPCB要件に適応するための様々な解模方法を提供しています.顧客に良い印刷制御プラットフォームを提供;
* スライド型スクラパーシステムで走行安定性を向上させ,使用寿命を延長します.
完全に閉ざされた刃の圧力フィードバック装置で,刃の圧力の大きさを常に監視し,缶をより満たす.
2鉄網の位置付けシステム
大型・小型鋼網,良好で広く適用可能
輸入されたSMCシリンダーは圧力鋼網シリンダーとして使用されます.
組み込みスケール,決して落ちない
断面固定鋼網格枠
3画像と光路システム
X軸とY軸は,両端に日本のパナソニックモーターが駆動する日本のクロダ高磨き螺栓棒で作られています.
内部に,自動で正確に異なる形状のマークポイントをキャプチャする偏振器を追加
上部,下部,同軸3方向の均一光源
トシバ産業カメラを使用する
4PCB輸送と位置付けシステム
ボードの方向を自由に選択し,自由に組み合わせ
カードボードを防ぐための特殊な工芸品内部の歯の輸送ベルト
より正確な停止のためにプログラム可能な輸送速度制御
横クランプと真空吸入室を採用し,PCBと鋼網の完全な平らな接触を確実にするために,PCBを効果的にクランプします.
5洗浄システム
噴霧による清掃方法
乾燥,濡れ,真空洗浄 組み合わせ
隔離清掃構造
弧の浄化帯
洗浄液,および鋼網の掃除紙は制御することができます
6プラットフォームの校正システム
UVW プラットフォーム構造 高精度 高硬さ コンパクト構造
3軸連結 サイズも小さく 精度も高い
7ベースとラックシステム
固体形
パナソニックモーターと日本のオリジナル高精度磨き螺旋
高硬さ,高い安定性 左と右の対称なフレーム構造
8電気回路システム
安全でシンプルな回路 空気回路の配置
サーキットの空気経路は,機械の両側と後部を放出するように設置され,保守が容易になります.
9操作システム
学習しやすく,使いやすいユーザーフレンドリーなインターフェースで,良い人間と機械の対話
すべてのステップでプロンプト
中国語と英語の1ボタンの切り替え
操作日記,故障記録分析,その他の機能
10他の機能オプション
自動配給機能
自動スキャンコード機能
自動缶詰の機能
閉ループ制御
恒常温度と湿度関数
鉄網の塞ぎ機能
他の機能は,顧客の実際のニーズに応じてカスタマイズすることができます
ファクトティの写真と 顧客サイト
1OEMはできるの?
顧客の要求に応じて カスタマイズすることもできます
2110Vの電源があるなら?
110Vと220Vは任意に切り替えられます
3製品にはどんなプラグが付いていますか?
アメリカ,オーストラリア,ヨーロッパ,イギリス,その他のタイプのプラグ
