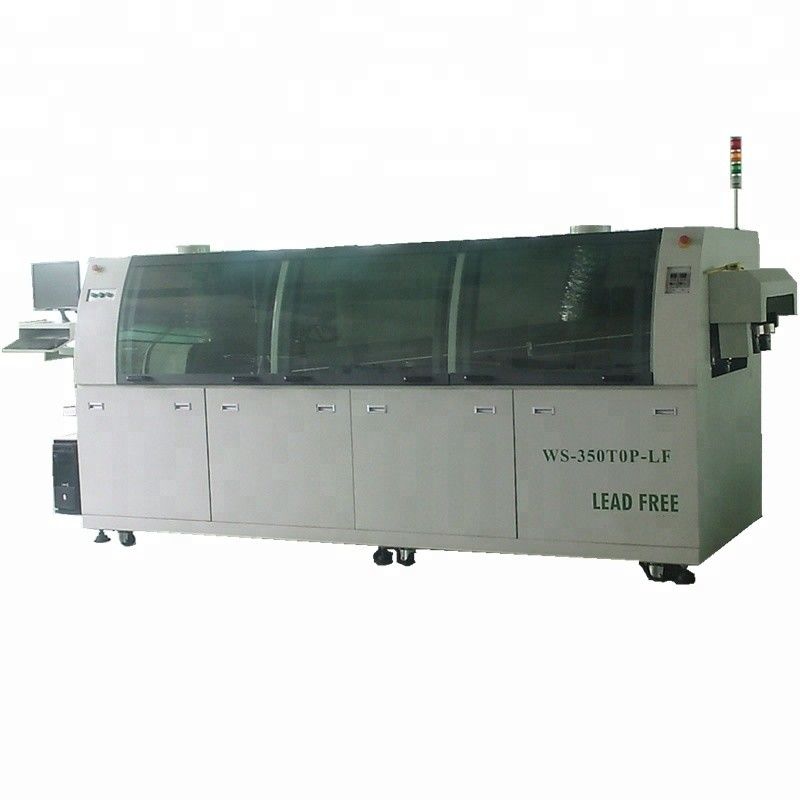

鉛のない波溶接機,自動DIP線波溶接機器

鉛のない波溶接 PCB 幅 0-350mm 自動DIPライン波溶接機

トップ350シリーズ 0-350mm PCBのコンピュータ制御波溶接機

製品の特徴:

簡素な形状設計,内部モジュール式設計,鉛のない溶接のSMTとDIP部品に適しています.
フルPC+PLC制御システム,Windows XPオペレーティングシステム
動かす 棒のないシリンダーヘッド駆動,ドイツのシメンス PLC制御,安定して信頼性; (ステップモーターオプション)
空気ポンプと液体レベルモニタリング装置を備えた自動流量供給システムで,流量の恒常供給を維持する.
特許のあるノズルの設計で,ピーク幅はPCBボードのサイズに自動的に調整できます.
電気部品は全て輸入品牌で,信号線は全て遮断されている.
マイクロホット空気を用いて熱するエリアは設計サイクルを速くし,加熱効果はより均質です.
前熱システムでは,溶接プロセスを確保するために,個別に制御される4つのセクションを使用します.
Windows XPオペレーティングシステム,英語ラインの任意のスイッチをサポートする制御ソフトウェア.
知的故障診断,自動記録装置の状態と異なるユーザの操作
複数のPCBの適応性を強化するためのダブルクローの駆動チェーン構造
強化された耐久性のある力プロファイルの使用を追跡する.
チェーンの爪の幅はPCBボードのサイズで調整できる.
自動溶接設備の供給は 節約に役立ちます. そして自動洗浄装置の設置.. より効果的な防護噴霧の掃除;
不同鋼の溶接と排気フィルター,経済的な噴霧装置,洗浄を容易にする引き出し型のモジュール構造.
特許のあるノズルの設計で,ピーク幅はPCBボードのサイズに自動的に調整できます.
精密溶接式 システム外にある平面の多方向波形ボタン,調整が簡単
経済的な稼働の溶接波モード,酸化が少なく,省エネ
燃焼リスクを減らすため,排気体上下を中心から離れる扇風機を使用する.
外部流量センサー設計により信頼性と耐久性

1 噴霧システム

- スタッドレス・シリンダーヘッド・ドライブ・モバイル採用,ドイツのシメンス PLC制御,安定・信頼性
- 空気ポンプと液体レベルモニタリング装置を備えた自動流量供給システムで,流量供給を恒久的に維持する.
- 完全な流体回収と換気フィルタリングシステム,有益な環境保護

- 車両に搭載されたモジュール式噴霧システム,容易なメンテナンス

- 熱気予熱ゾーン3+1を用い,予熱する. マイクロセグメントのスポットライト.
- 4つのセクションの予熱ゾーンの長さ 1800mm,保持温度プラットフォームを行う;
- 予備熱区 観測窓全体 開発設計

- 暖房機のモジュール式設計,容易な保守

- 鋳造された弧歯輪,極低酸化能力を達成するための特許入ったノズルの設計
- 精密溶接 システム外側にある平らな多方向波形ボタン,調整が簡単
- 熱帯板の大きな変形を防ぐために,中央支柱システム部門との溶接波
- シナストーブをダウンとシステムから外し,操作が簡単な自動リフト制限制御装置
- 酸化した黒粉末の生成を減らすための特許酸化装置
- 外部熱熱,チンのストーブは,簡単に変形しない,チンの温度安定性;
- 効率的な利用,酸化量が少なく,エネルギー節約
- 衝撃波のピークと低レベル設計から前向きに傾き,エネルギー効率を高め,酸化量を減らす
- 全チタン炉と換気口,高温耐腐食,変形しない

4 冷却システム

- 二重冷却ゾーン設計,風扇上下の強い冷却方法,スポットライトの使用

5 輸送と幅調節システム

- 鉄筋の変形に強い特殊合金
- 信頼性の高い輸送を確保するために,チタン爪を強化するための欧州のリ・シェング特有の設計を強化する.
- 超柔軟な位置付けシステム
6 制御システム
- 機械全体がシメンスPLC+PC+温度制御モジュール制御を採用,安定して信頼性;
- 電気部品は全て輸入品牌で,信号線は全てシールドで,

- Windows XP システムで動作する強力な制御ソフトウェア,英語で,いつでも切り替えることができます.

技術パラメータ:
