| 製品名: | SMT ピック・アンド・プレイス・マシン | スピード: | 30000CPHから55000CPH |
|---|---|---|---|
| 決議: | 0.05mm | 給餌器: | 18pcs 8mm フィッダー |
| 体重: | 1200kg | 電源: | 220V |
| カスタマイズする: | そうだ | カメラ: | 7 |
| 構成要素の程度: | 0-360 度 | マークポイント位置: | 自動位置付け |
| 販売ユニット: | 単一項目 | 単一パッケージサイズ: | 230×130×155cm |
| 単体総重量: | 1250.0kg | パッケージの種類: | 木製の箱 |
| ハイライト: | スミット・ピック・アンド・ポジション・機器,生産ラインの設備 |
||
LED工場の電球ライトSMT生産ライン マルマーピックと位置マシン 8頭チューブライトSMTマシン

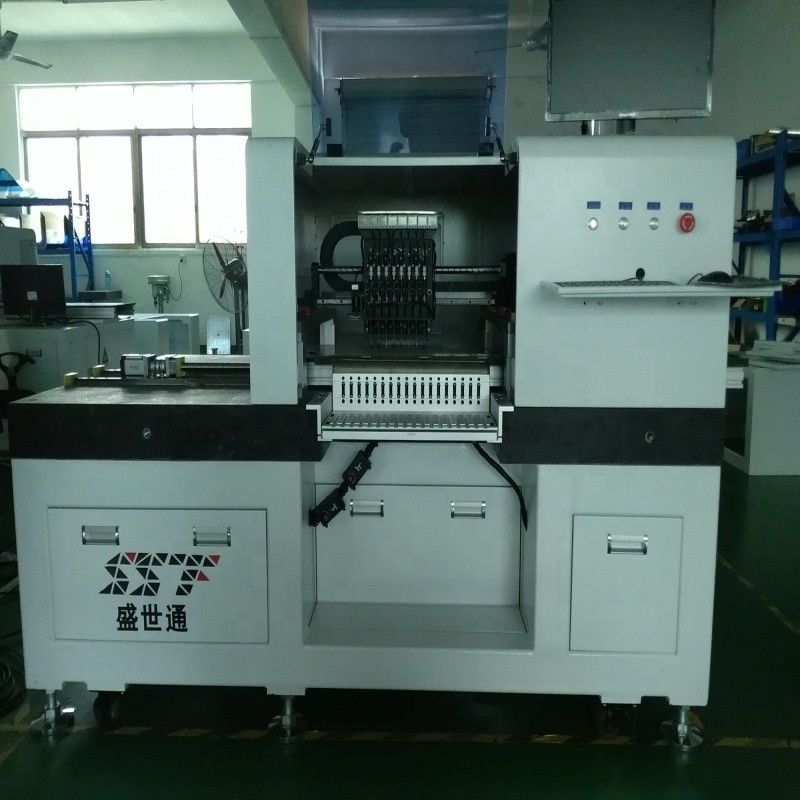

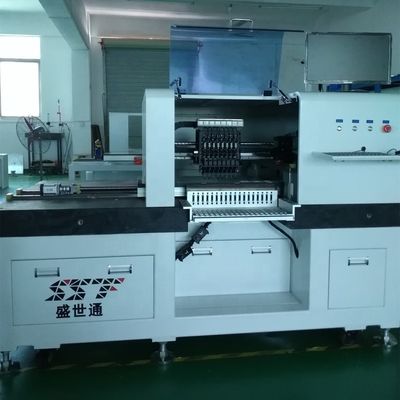

SMT ピック・アンド・プレイス・マシン
1, マウント: マウント 0603 から 7272 は,SMD LED コンポーネントのすべての仕様を満たすことができます.すべての平面LED平面に加えて,他の電子コンポーネント (レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ,レジスタ)高功率LEDとレンズが作れる.
2,正確な位置付け:位置付けブロックは基板の位置付け,対点の起源,正確な位置付け (精度0.05mm未満) の最も便利な方法です.設置角度範囲 0~360度角度から独立し,6つの要素認識カメラ, LEDランプに加えて,伝統的な,電球ランプ,ランプ,ランプをマウントすることができます天井ランプ,ガードレイルチューブ,LED駆動電源,銅ランプシリーズなど,自由にマウントすることができます.

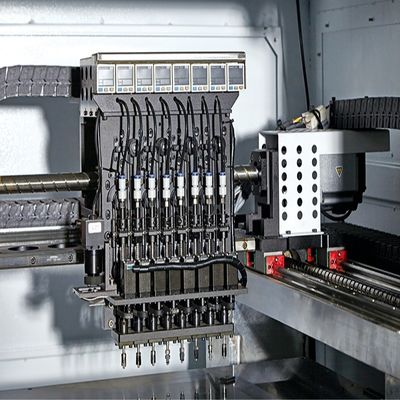

3高精度: X,Y,W軸は精密なボールスクリューとガイドレール,Z軸は輸入モーター駆動の6セットで装備され,機器の動きのスムーズな調整を強化します.異常な騒音を減らすプラスターの正確性と速度を大幅に改善します.
4, SMT仕様:プラットフォーム 1200X400mm,現在のLED製品の99%の市場に適用されます.PCBボードは,クランプなしで様々な形に貼ることができます.
5視覚システム,視覚プログラミングソフトウェア オンラインプログラミング,高精度なデジタルカメラカメラ,手動入力要素や位置座標の必要がない;視覚カメラによる自動識別マウントの正確性を確保するために.
6ソフトウェアインターフェースはシンプルでエレガントで,機能的で,実用的で,視覚的なソフトウェアオンラインプログラミング,課せソフトウェアですべての座標を表示,そして点の座標の精細調整LED 製造者の多くのR&D設計の実際のニーズと組み合わせて,迅速で便利で,シンプルで,明確な,手動入力要素の座標なしで,高精度なマウントを達成するために.
7,ヤマハフィッダー:マシン構成 18pcs 8MM ヤマハフェイダ (富士電動フェイダでもオプション),長寿命,高い安定性,高速.
技術パラメータ:
|
機械モデル |
WANBO SST-S8 マルマー |
|
最大回路板面積 |
1200×4000mm |
|
最大移動範囲 |
X軸 1200mm,Y軸 400mm |
|
Z軸 最大移動範囲 |
12mm |
|
典型的なパッチ速度 |
30000cph-55000cph について |
|
最大パッチ速度理論 |
35000hp / 時間 |
|
位置精度 |
±0.05mm |
|
場所の方法 |
マークポイントカメラ + ビジュアルカメラの位置 |
|
コンポーネントを配置できる |
0603以上から7272までのレジスタとコンデンサ,そして0603と3528,5050,5630,5730のあらゆる種類の,SOPSOTチップの配置を満たし,あらゆる種類の高電力チップSMDコンポーネントと互換性がある.LEDレンズの配置 |
|
プログラム方法 |
コンピュータグラフィックプログラミング + ビジュアルカメラの位置付け |
|
適用されるフィッダー |
8mm,12mm,16mm,24mmのベルト型フィッダー,または振動プレート |
|
給餌器の数 |
標準的に配置 18pcs 8mm または 12mm のフィッダー |
|
ノズル |
JUKI ノジル504,505と506 |
|
製品 |
LED 流光管,柔らかい光帯,電源駆動,ガードレイル管,モジュール,ディスプレイ,その他のLEDアプリケーション |
|
オペレーティングシステム |
Windows XP,WIN 7 |
|
負圧 |
外部の空気源 0.55MPA |
|
パワーと速度は |
220V,50Hz,1.2KW |
|
体重 |
1200kg |
|
サイズ |
2000MM ((L) *1050MM ((W) *1400MM ((H) |
製品の主要特徴:
1プラットフォームは日本のパナソニックのサーボモーターを使用し,軌道から輸入し,モバイルプラットフォームの安定性と制御精度を保証します.
2. X軸,Y軸はパナソニックサーボドライブを採用し,輸入線形ガイドで,高い精度,高速,ファーストクラスの安定性のパッチを保証します.
34セットの高速ポスト開業作業を同時に,大幅に機器の性能を改善します. 吸管頭の下では,輸入ガイドレールを採用し,高精度で長持ちします.
4簡単に理解できるグラフィックプログラミング方法,操作の便利性を大幅に改善し,自動的な視覚補助位置位置付け,正確で便利です.
5SMTの異なるLEDパッケージングコンポーネントの要件を満たすことができます.
6産業用制御コンピュータ + 独立した特殊コントローラによって制御され,システムの安定性,操作が簡単,学習が簡単です.
7. 強力なソフトウェア,数値とグラフィックディスプレイを使用してコーディネートをプログラミング,コーディネート修正と変更は便利です,グラフィカルディスプレイパッチの進歩と部品の生産プロセス補助金は便利です
8ソフトウェアはデータベースシステムを使用し,様々な種類のPCBプログラミングを保存できます. 便利な呼び出し,新しい製品のプログラミング,命のために呼び出す.
9. プラットフォーム,Y軸,X軸は手動で移動することができます,自由移動速度調整,任意のポイントを手動で到着することができます,便利なプログラミングを実現します.
10吸収材料の正確な検出,効果的に物質の漏れを防止するために,輸入負圧検出システム,抽出器.
11低騒音,長期使用寿命,真空圧の常量
12標準構成: 1 セットの産業制御コンピュータ,4つのグループを開く,吸入ノズル12
13任意: 8mm,12mm,16mmと24mmヤマハフィッダーに外部にマッチ;空気圧縮機.
顧客作業サイト:
シェンゼン・ワンボハイテク株式会社TAB結合機,ACF結合機,LCD画面レーザー修理機,溶接ステーション,溶接先,デジタルマルチメーター,調整可能な直流電源の製造に特化した電子負荷のプログラミング, LCRメーター,オシロスコープ,ランプマフニファイヤー,smtマシン,ピックと場所のマシン,リフローオーブン,溶接パスタ,ミクロスコープ,超音波クリーナー,超音波溶接機,組立ライン,LEDチップの包装機などシェンゼンにR&Dチームがあります 完璧な世界を建てるのが目標です
1OEMはできるの?
顧客の要求に応じて カスタマイズすることもできます
2110Vの電源があるなら?
110Vと220Vは任意に切り替えられます
3製品にはどんなプラグが付いていますか?
アメリカ,オーストラリア,ヨーロッパ,イギリス,その他のタイプのプラグ
